WHT系列圓弧齒圓柱蝸桿減速機

減速機信息網

公司名稱：沈陽海澤潤祥機電設備有限公司
產品價格：面議/臺
最小起訂：1臺起訂
發布日期：2012年9月3日
所在地：遼寧沈陽

瀏覽公司電子樣本

進入企業商鋪

聯系方式 | CONTACT

沈陽海澤潤祥機電設備有限公司

聯系人:梁左剛(先生)
電話:(024)62635393
手機:15840586426
傳真:(024)62635393
地址:鐵西區興工北街
郵編:110025

詳細信息

一、概述

圓弧齒圓柱蝸桿減速器，包括WHT（通用型），WHX（蝸桿在蝸輪之下），WHS（蝸桿在蝸輪之上）和WHC（蝸桿在蝸輪之側）四個系列，主要用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動，工作環境溫度為0℃～45℃，高速軸可正反向運轉，蝸桿轉速≤1500r/min。

二、型號說明

1、本機結構為通用型單級傳動減速機

2、中心矩A mm

本系列規定為42、65、80、100共四種。

3、公稱傳動比: 本系列為8、10、12.5、16、20、25、31.5、40、50共九種。

4、裝配形式:用羅馬數字Ⅰ、Ⅱ、Ⅲ……表示，帶風扇的在后面加“F”

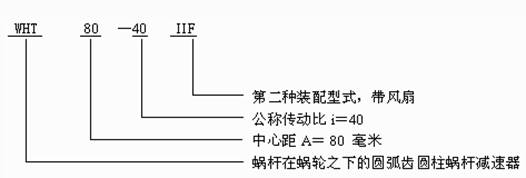

5、標記示例：

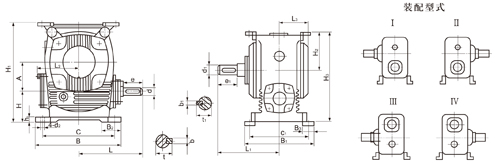

三、WHT型I—IV式安裝型式及尺寸

型號尺寸	A	B	B1	C	C1	H	H1	H2	H3	L	L1	L2	L3	d	d1 (gc₁)	d2 (gc₂)	b	b1	t	t1	I	I1	重量 kg
WHT42	42	145	125	120	105	62	164	69	164	120	98	70	57	M8	16	20	6	6	18.5	22.5	39	39	8～9
WHT65	65	180	150	160	126	63	212	105	212	150	134	95	65	M10	20	25	6	6	22.5	27	39	39	22
WHT80	80	240	206	205	172	90	278	110	277	175	170	113	82	M10	25	35	8	10	27.9	37.8	42	58	27～28
WHT100	100	292	238	250	196	105	336	135	335	210	205	133	93	M12	30	45	8	14	32.5	48.2	58	82	43

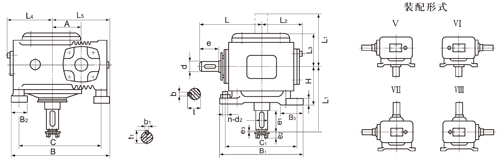

四、WHT型Ⅴ—Ⅷ式安裝型式及尺寸

型號尺寸	A	B	B1	C	C1	H	L	L1	L2	L3	L4	L5	L6	n-d	d1 (gc₁)	d2 (gc₁)	b	B₁	t	t₁	重量/kg
WHT80	80	244	240	210	210	105	180	168	111	71	110	152	166	4-M10	25	35	8	10	28	39.2	31.5
WHT100	100	306	290	256	256	116	215	194	132.5	86	131	184	192	4-M12	30	45	8	14	33	50	43
