WHX系列圓弧齒圓柱蝸桿減速器

減速機信息網

公司名稱：沈陽海澤潤祥機電設備有限公司
產品價格：面議/臺
最小起訂：1臺起訂
發布日期：2012年9月3日
所在地：遼寧沈陽

瀏覽公司電子樣本

進入企業商鋪

聯系方式 | CONTACT

沈陽海澤潤祥機電設備有限公司

聯系人:梁左剛(先生)
電話:(024)62635393
手機:15840586426
傳真:(024)62635393
地址:鐵西區興工北街
郵編:110025

詳細信息

一、概述

圓弧齒圓柱蝸桿減速器，包括WHT（通用型），WHX（蝸桿在蝸輪之下），WHS（蝸桿在蝸輪之上）和WHC（蝸桿在蝸輪之側）四個系列，主要用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動，工作環境溫度為0℃～45℃，高速軸可正反向運轉，蝸桿轉速≤1500r/min。

二、型號說明

1、本機結構為通用型單級傳動減速機

2、中心矩A mm

本系列規定為42、65、80、100共四種。

3、公稱傳動比: 本系列為8、10、12.5、16、20、25、31.5、40、50共九種。

4、裝配形式:用羅馬數字Ⅰ、Ⅱ、Ⅲ……表示，帶風扇的在后面加“F”

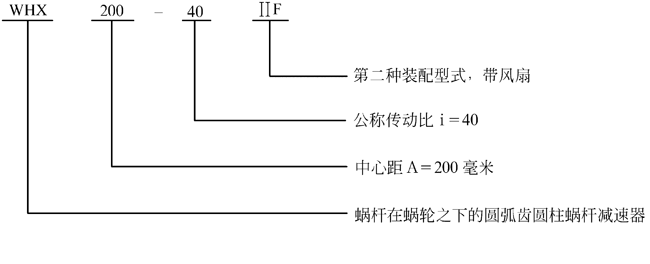

5、標記示例：

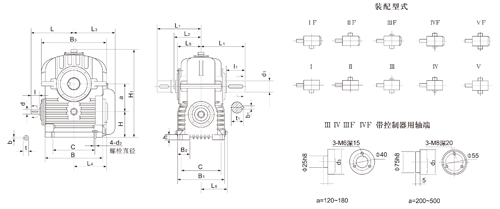

WHX型安裝型式及尺寸

型號

尺寸

A

L

L1

L2

L3

L4

H

H1

B

B1

C

C1

d

d1

(gc₁)

d2

(gc₁)

b

b1

t

t1

l1

l2

重量/kg

WHX120

120

250

240

145

229.5

136.5

120

394

275

260

215

220

M16

35

55

10

16

38.5

61.2

60

82

89～94

WHX125

125

235

235

145

225

134

125

400

270

230

210

230

M16

35

55

10

16

37.8

58.5

58

82

83～103

WHX150

150

300

280

165

270.5

153.5

150

483.5

320

300

250

250

M20

40

60

12

18

43.5

66.8

70

102

136～150

WHX160

160

290

290

165

265

189

160

505

330

270

250

260

M20

40

65

12

18

42.8

68.9

82

105

140～157

WHX180

180

375

295

180

324

169

180

574

385

335

305

285

M20

45

70

14

20

49

77.2

70

102

210～230

WHX200

200

360

345

195

365

266

200

628

430

320

330

310

M20

50

80

14

24

53.5

85

82

130

290～316

WHX210

210

420

335

200

358.5

194

200

654

440

385

350

325

M24

50

80

16

24

55

88.7

90

112

280～340

WHX250

250

490

370

220

422

214

200

748

510

420

410

360

M24

60

90

18

24

65.5

98.7

110

122

400～440

WHX280

280

485

430

245

485

233

250

838

610

470

480

400

M24

60

100

18

28

64.9

105.7

105

165

535～600

WHX300

300

580

410

250

505

244

260

900

620

480

510

410

M30

70

100

20

28

76

110

130

138

598～695

WHX320

320

525

455

265

525

256

280

953

680

520

550

440

M30

70

110

20

32

74.2

116.5

105

165

725～810

WHX360

360

565

470

280

565

267

300

1055

750

570

600

480

M30

80

120

24

32

87

131.2

160

178

854～944

WHX400

400

630

525

300

605

291

320

1155

820

610

660

520

M30

80

130

24

36

85

137.2

130

200

1320～1470

WHX420

420

685

550

300

665

299

340

1215

850

585

720

515

M30

90

130

24

36

97

142.3

160

198

1350～1500

WHX450

450

680

560

325

670

319

355

1295

910

670

730

570

M36

80

150

24

40

85

158.5

130

200

1670～1860

WHX500

500

730

625

355

725

343

400

1435

1000

730

810

620

M36

90

170

24

40

95

178.5

130

240

2160～2410

如果沒有找到您需要的產品，咨詢電話:400-6522-001 您還可以進入減速機行業貼吧交流

	免責聲明：以上所展示的信息由企業自行提供，內容的真實性、準確性和合法性由發布企業負責。中國減速機信息網對此不承擔任何保證責任。
	友情提醒：為保障您的利益，建議優先選擇會員。

關于我們 - 聯系方式 - 版權聲明 - 本站宗旨 - 網站地圖 - 廣告服務 - 幫助中心 - 設為首頁 - 加入收藏

型號尺寸	A	L	L1	L2	L3	L4	H	H1	B	B1	C	C1	d	d1 (gc₁)	d2 (gc₁)	b	b1	t	t1	l1	l2	重量/kg
WHX120	120	250	240	145	229.5	136.5	120	394	275	260	215	220	M16	35	55	10	16	38.5	61.2	60	82	89～94
WHX125	125	235	235	145	225	134	125	400	270	230	210	230	M16	35	55	10	16	37.8	58.5	58	82	83～103
WHX150	150	300	280	165	270.5	153.5	150	483.5	320	300	250	250	M20	40	60	12	18	43.5	66.8	70	102	136～150
WHX160	160	290	290	165	265	189	160	505	330	270	250	260	M20	40	65	12	18	42.8	68.9	82	105	140～157
WHX180	180	375	295	180	324	169	180	574	385	335	305	285	M20	45	70	14	20	49	77.2	70	102	210～230
WHX200	200	360	345	195	365	266	200	628	430	320	330	310	M20	50	80	14	24	53.5	85	82	130	290～316
WHX210	210	420	335	200	358.5	194	200	654	440	385	350	325	M24	50	80	16	24	55	88.7	90	112	280～340
WHX250	250	490	370	220	422	214	200	748	510	420	410	360	M24	60	90	18	24	65.5	98.7	110	122	400～440
WHX280	280	485	430	245	485	233	250	838	610	470	480	400	M24	60	100	18	28	64.9	105.7	105	165	535～600
WHX300	300	580	410	250	505	244	260	900	620	480	510	410	M30	70	100	20	28	76	110	130	138	598～695
WHX320	320	525	455	265	525	256	280	953	680	520	550	440	M30	70	110	20	32	74.2	116.5	105	165	725～810
WHX360	360	565	470	280	565	267	300	1055	750	570	600	480	M30	80	120	24	32	87	131.2	160	178	854～944
WHX400	400	630	525	300	605	291	320	1155	820	610	660	520	M30	80	130	24	36	85	137.2	130	200	1320～1470
WHX420	420	685	550	300	665	299	340	1215	850	585	720	515	M30	90	130	24	36	97	142.3	160	198	1350～1500
WHX450	450	680	560	325	670	319	355	1295	910	670	730	570	M36	80	150	24	40	85	158.5	130	200	1670～1860
WHX500	500	730	625	355	725	343	400	1435	1000	730	810	620	M36	90	170	24	40	95	178.5	130	240	2160～2410
