蝸輪絲杠升降機是將蝸輪減速器和絲杠螺母副等巧妙地結合在一起組成的一個運動組合單元。它既可以單獨使用，又可以象拼積木似地通過聯接件快捷組合，實現物體的升降、往復、翻轉等運動。
蝸輪絲杠升降機作為一種功能部件已被廣泛應用于各行各業。例如：機械行業的傳動裝置、數控執行裝置；冶金行業的軋輥運動裝置、煉鋼廠鋼包提升和翻轉裝置以及人所不能及的場所的運動傳遞裝置；鐵路車輛行業的車輛舉升架，大型柔性夾緊、轉位工裝、焊接機器人等；建筑行業的舉升裝置、大型門窗自動或遙控開啟裝置；水利等行業用閘門的開啟裝置、雷達及太陽能遙感裝置；醫療器械、升降舞臺及汽車制造業的舉升裝置；以及航空航天、國防軍事的傳動裝置等等。事實上，蝸輪絲杠升降機幾乎可以在任何需要實現機械位移傳動的地方使用。
SWL系列蝸輪絲桿升降機又稱QWL升降機廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能.SWL蝸輪絲桿升降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點�？梢詥闻_(tái)或組合使用，能按一定程序準確地控制調整提升或推進的高度，可以用電動機或 其他動力直接帶動，也可以手動。它有不同的結構形式和裝配形式，且提升高度可按用戶的要求定制。蝸輪絲杠升降機可以自鎖。

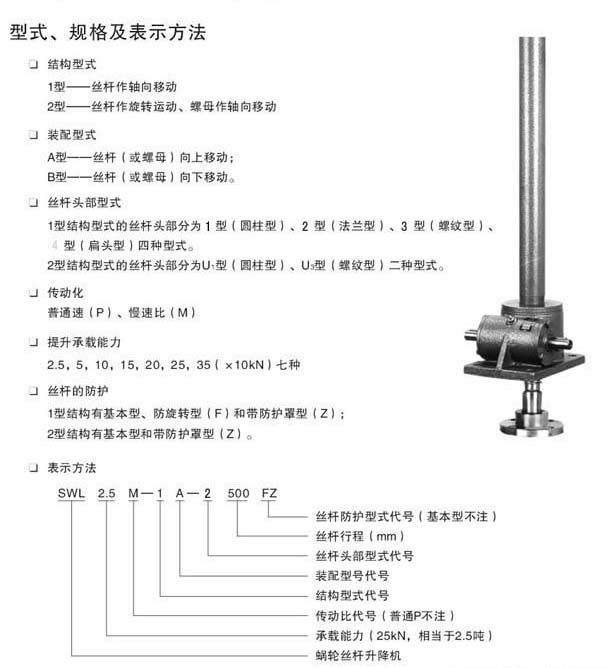

蝸輪絲杠升降機具體型號：
SWL2.5蝸輪絲杠升降機、SWL5蝸輪絲杠升降機、SWL10蝸輪絲杠升降機、SWL15蝸輪絲杠升降機、SWL20蝸輪絲杠升降機、SWL25蝸輪絲杠升降機、SWL35蝸輪絲杠升降機、SWL50蝸輪絲杠升降機、SWL100蝸輪絲杠升降機、SWL120蝸輪絲杠升降機
型號 SWL2.5 SWL5 SWL 10/15 SWL20 SWL25 SWL35 SWL50 SWL100 SWL120 絲桿升降機最大起升力,KN 25 50 100/150 200 250 350 500 1000 1200 絲桿升降機最大拉力,KN 25 50 99 166 250 350 500 1000 1200 絲桿升降機絲杠螺紋尺寸 Tr30×6 Tr40×7 Tr58×12 Tr65×12 Tr90×16 Tr100×18 Tr120×20 Tr160×23 Tr180×25 蝸輪蝸桿傳動比（P） 普通6:1 6:1 72/3:1 8:1 102/3:1 102/3:1 11:1 12:1 12:1 蝸桿每轉行程,mm 1.0 1.17 1.56 1.5 1.5 1.5 1.818 1.916 2.083 蝸輪蝸桿傳動比（M） 24:1 24:1 24:1 24:1 32:1 32:1 32:1 36:1 36:1 蝸桿每轉行程,mm 0.250 0.292 0.5 0.5 0.5 0.5 0.625 0.638 0.694 蝸桿傳動比（P） 6:1 6:1 72/3:1 8:1 102/3:1 102/3:1 11:1 12:1 12:1 絲桿升降機滿負荷蝸桿扭距N?m 18.6 39.5 119/179 240 366 600 970 2323 3316 蝸輪蝸桿傳動比（M） 24:1 24:1 24:1 24:1 32:1 32:1 32:1 36:1 36:1 滿負荷蝸桿扭距N?m 8.86 19.8 60/90 122 217 340 425 997 1658 絲桿升降機絲桿最大軸伸長度 1500 2000 2500 3000 3500 4000 5500 6500 7000 絲桿升降機最大許用功率/kW 0.55 1.1 2.6 3.7 4.8 6.0 7.5 15 17.5 普通比（P）總效率％ 23 21 23 21 19 18 15 13 12 慢速比（M）總效率% 14 12 15 13 11 11 11 10 8 潤滑油量，kg 0.1 0.25 0.5 0.75 1.1 1.9 2 2.5 2.5 不加行程的重量，kg 7.3 16.2 25 36 70.5 87 420 1010 1350 絲桿每100mm的 重量 0.45 0.82 1.67 2.15 4.15 5.20 7.45 13.6 17.3 絲桿升降機潤滑劑 合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍－20℃－100℃）

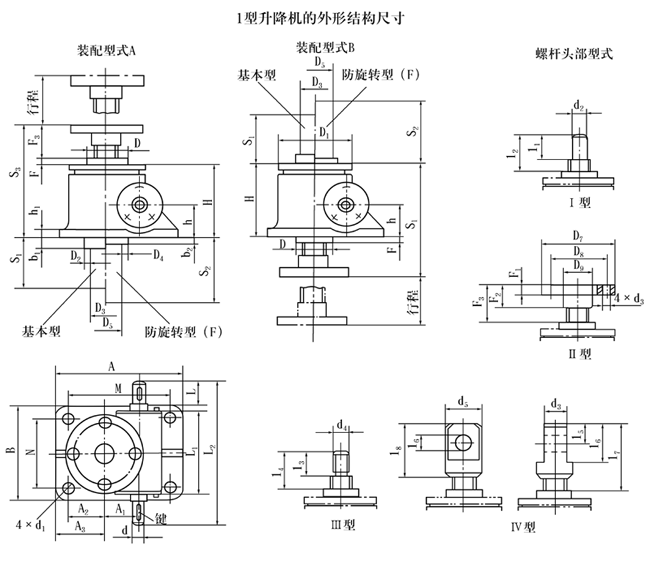

絲桿升降機性能參數表
|
型號 |
SWL 2.5 |
SWL 5 |
SWL 10 SWL 15 |
SWL 20 |
SWL 25 |
SWL35 |
SWL50 |
SWL100 |
SWL120 | ||
|
S1 |
行程+20 |
行程+20 |
行程+20 |
行程+20 |
行程+20 |
行程+20 |
行程+20 |
行程+20 |
行程+20 | ||
|
S2 |
行程+110 |
行程+110 |
行程+150 |
行程+190 |
行程+205 |
行程+250 |
行程+285 |
行程+350 |
行程+400 | ||
|
S3 |
150.5 |
193 |
230 |
262 |
317 |
350 |
416 |
550 |
570 | ||
|
A |
165 |
212 |
235 |
295 |
350 |
430 |
475 |
526 |
526 | ||
|
B |
120 |
155 |
200 |
215 |
260 |
280 |
500 |
622 |
622 | ||
|
M |
135 |
168 |
190 |
240 |
280 |
360 |
385 |
412 |
412 | ||
|
N |
90 |
114 |
155 |
160 |
190 |
210 |
406 |
508 |
508 | ||
|
H |
97 |
130 |
150 |
176 |
217 |
240 |
280 |
360 |
360 | ||
|
h |
45 |
61.5 |
70 |
87 |
102 |
115 |
121 |
155 |
155 | ||
|
h1 |
12 |
18 |
16 |
20 |
25 |
30 |
32 |
38 |
42 | ||
|
d(k6) |
16 |
20 |
25 |
28 |
32 |
38 |
38 |
45 |
48 | ||
|
d1 |
14 |
17 |
21 |
28 |
35 |
35 |
45 |
48 |
48 | ||
|
鍵GB11096 |
5×5×32 |
6×6×45 |
8×7×45 |
8×7×45 |
10×8×50 |
10×8×70 |
10×8×90 |
14×9×100 |
14×9×100 | ||
|
L |
— |
— |
42 |
42 |
58 |
80 |
105 |
100 |
190 | ||
|
L1 |
110.5 |
132 |
172 |
213.5 |
221 |
265 |
310 |
380 |
380 | ||
|
L2 |
190 |
228 |
280 |
322 |
355 |
430 |
558 |
610 |
610 | ||
|
D |
48 |
65 |
80 |
100 |
130 |
150 |
170 |
240 |
240 | ||
|
D1 |
98 |
122 |
150 |
185 |
205 |
260 |
300 |
420 |
420 | ||
|
D2 |
70 |
90 |
100 |
120 |
150 |
180 |
220 |
310 |
310 | ||
|
D3 |
45 |
60 |
76 |
83 |
114 |
121 |
145 |
180 |
220 | ||
|
D4 |
98 |
110 |
130 |
170 |
200 |
210 |
260 |
370 |
370 | ||
|
D5 |
60 |
70 |
95 |
108 |
133 |
139 |
170 |
215 |
260 | ||
|
A1 |
45.2 |
56.2 |
66.8 |
72.5 |
97 |
120 |
135 |
190 |
190 | ||
|
A2 |
50 |
58 |
63.5 |
95 |
95 |
135 |
80 |
146 |
146 | ||
|
A3 |
65 |
80 |
86 |
122.5 |
130 |
170 |
125 |
203 |
203 | ||
|
b1 |
20 |
25 |
17 |
35 |
30 |
35 |
45 |
60 |
60 | ||
|
b2 |
20 |
18 |
18 |
31 |
40 |
40 |
50 |
65 |
65 | ||
|
F |
8.5 |
12 |
6.5 |
6 |
8 |
10 |
16 |
40 |
40 | ||
|

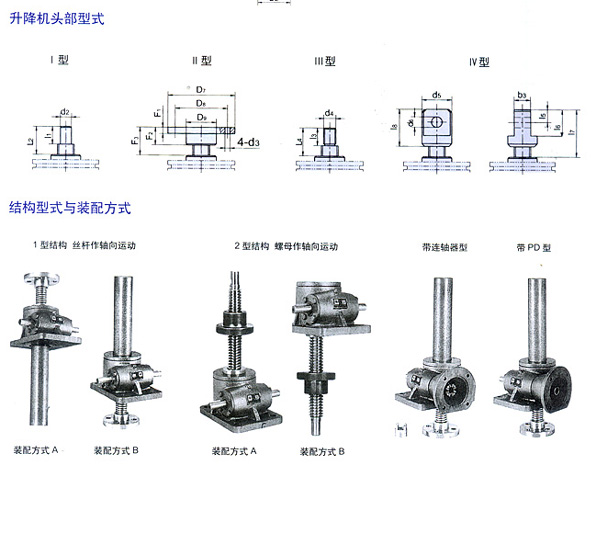

絲杠頭部型式 |
Ⅰ |
d2 |
20 |
25 |
40 |
50 |
70 |
80 |
95 |
130 |
150 |
|
I1 |
30 |
40 |
50 |
60 |
63 |
80 |
90 |
120 |
140 | ||
|
I2 |
45 |
51 |
73.5 |
80 |
92 |
100 |
120 |
150 |
170 | ||
|
Ⅱ |
D7 |
98 |
122 |
150 |
185 |
205 |
260 |
300 |
370 |
400 | |
|
D8 |
75 |
85 |
105 |
140 |
155 |
200 |
225 |
280 |
310 | ||
|
D9 |
40 |
50 |
65 |
90 |
100 |
130 |
150 |
200 |
230 | ||
|
d3 |
14 |
17 |
21 |
26 |
27 |
33 |
39 |
48 |
48 | ||
|
F1 |
12 |
18 |
20 |
20 |
25 |
30 |
35 |
75 |
80 | ||
|
F2 |
30 |
40 |
50 |
60 |
63 |
80 |
90 |
120 |
140 | ||
|
F3 |
45 |
51 |
73.5 |
80 |
92 |
100 |
120 |
150 |
170 | ||
|
Ⅲ |
d4 |
M22×1.5-6g |
M30×2-6g |
M42×2-6g |
M48×2-6g |
M70×3-6g |
M80×3-6g |
M95×3-6g |
M130×4-6g |
M150×4-6g | |
|
I3 |
30 |
39 |
50 |
60 |
63 |
80 |
90 |
120 |
140 | ||
|
I4 |
45 |
51 |
73.5 |
80 |
92 |
100 |
120 |
150 |
170 | ||
|
Ⅳ |
d5 |
50 |
65 |
90 |
110 |
130 |
150 |
180 |
220 |
260 | |
|
d6 |
25 |
35 |
50 |
60 |
70 |
80 |
80 |
90 |
95 | ||
|
b3 |
30 |
42 |
60 |
75 |
90 |
105 |
120 |
160 |
180 | ||
|
I5 |
25 |
37.5 |
50 |
60 |
70 |
80 |
80 |
90 |
100 | ||
|
I6 |
50 |
75 |
100 |
120 |
140 |
160 |
160 |
180 |
200 | ||
|
I7 |
85 |
117 |
153.5 |
170 |
204 |
240 |
270 |
330 |
360 | ||
|
I8 |
70 |
105 |
130 |
150 |
175 |
220 |
240 |
300 |
335 | ||
|

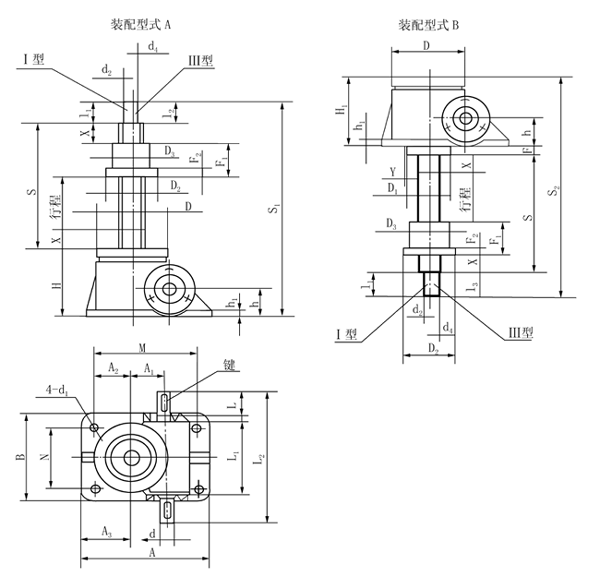

型號 |
SWL2.5 |
SWL5 |
SWL10 SWL15 |
SWL 20 |
SWL 25 |
SWL 35 |
SWL50 |
SWL100 |
SWL120 | ||
|
S |
行程+85 |
行程+100 |
行程+125 |
行程+150 |
行程+170 |
行程+205 |
行程+250 |
行程+320 |
行程+330 | ||
|
S1 |
行程+215 |
行程+270 |
行程+335 |
行程+404 |
行程+476 |
行程+535 |
行程+603 |
行程+815 |
行程+845 | ||
|
S2 |
行程+238.5 |
行程+300 |
行程+359 |
行程+430 |
行程+513 |
行程+580 |
行程+685 |
行程+880 |
行程+910 | ||
|
A |
165 |
212 |
235 |
295 |
350 |
430 |
475 |
526 |
526 | ||
|
B |
120 |
155 |
200 |
215 |
260 |
280 |
500 |
622 |
622 | ||
|
M |
135 |
168 |
190 |
240 |
280 |
360 |
385 |
412 |
412 | ||
|
N |
90 |
114 |
155 |
160 |
190 |
210 |
406 |
508 |
508 | ||
|
H |
100 |
131 |
160 |
194 |
226 |
250 |
290 |
375 |
375 | ||
|
H1 |
97 |
131 |
150 |
181 |
211 |
250 |
280 |
360 |
360 | ||
|
h |
45 |
61.5 |
70 |
87 |
102 |
115 |
121 |
155 |
155 | ||
|
h1 |
12 |
14 |
16 |
20 |
25 |
30 |
32 |
38 |
42 | ||
|
d(k6) |
16 |
20 |
25 |
28 |
32 |
38 |
38 |
45 |
48 | ||
|
d1 |
14 |
17 |
21 |
28 |
35 |
35 |
45 |
48 |
48 | ||
|
鍵GB1096 |
5×5×32 |
6×6×32 |
8×7×45 |
8×7×45 |
10×8×50 |
10×8×70 |
10×8×90 |
14×9×100 |
14×9×100 | ||
|
L |
— |
— |
42 |
42 |
58 |
80 |
105 |
100 |
100 | ||
|
L1 |
110.5 |
132 |
172 |
213.5 |
221 |
265 |
310 |
380 |
380 | ||
|
L2 |
190 |
228 |
280 |
322 |
355 |
430 |
558 |
610 |
610 | ||
|
D |
98 |
122 |
150 |
185 |
205 |
260 |
300 |
420 |
420 | ||
|
D1 |
68 |
83 |
110 |
140 |
160 |
180 |
200 |
260 |
260 | ||
|
A1 |
45.2 |
56.2 |
66.8 |
72.5 |
97 |
120 |
135 |
190 |
190 | ||
|
A2 |
50 |
58 |
63.5 |
95 |
95 |
135 |
80 |
146 |
146 | ||
|
A3 |
65 |
80 |
86 |
122.5 |
130 |
170 |
125 |
203 |
203 | ||
|
F |
26.5 |
30 |
34 |
39 |
52 |
45 |
65 |
80 |
80 | ||
|
安全裕度X |
20 |
20 |
25 |
25 |
25 |
30 |
40 |
50 |
50 | ||
|
Y |
3 |
3 |
1 |
3 |
3 |
4 |
5 |
6 |
6 | ||
|
活動螺母 |
D2 |
80 |
87 |
110 |
120 |
155 |
190 |
220 |
300 |
330 | |
|
D3(K6) |
50 |
70 |
90 |
90 |
130 |
150 |
180 |
240 |
260 | ||
|
F1 |
45 |
60 |
75 |
100 |
120 |
145 |
170 |
220 |
270 | ||
|
F2 |
15 |
18 |
25 |
30 |
35 |
35 |
50 |
70 |
80 | ||
|
絲杠頭部型式 |
Ⅰ |
d2(k6) |
20 |
25 |
40 |
50 |
70 |
80 |
95 |
130 |
150 |
|
I1 |
30 |
40 |
50 |
60 |
80 |
80 |
90 |
120 |
140 | ||
|
Ⅱ |
d4 |
M22×1.5-6g |
M30×2-6g |
M42×2-6g |
M48×2-6g |
M70×3-6g |
M80×3-6g |
M95×3-6g |
M130×4-6g |
M150×4-6g | |
|
I3 |
|
39 |
50 |
60 |
63 |
80 |
90 |
120 |
140 | ||
 |
