| 申請?zhí)枺?/TD>
| 99256767 |
申請日： |
1999/12/30 |
| 公開號： |
|
公告號： |
2424329 |
| 授權日： |
|
授權公告日： |
2001-3-21 |
| 專利類別： |
新型 |
國別省市代碼： |
83[中國|武漢] |
| 代理機構代碼： |
42113 |
代理人： |
丁齊旭 |
| 發明名稱： |
立式雙擺線齒輪減速機的軸承布置及潤滑油路 |
| 國際分類號： |
F16H 57/00 |
| 范疇分類號： |
27D27H |
| 發明人： |
胡象志;鄭建輝;周詠;丁焰 |
| 申請人： |
武漢建中減速機械有限責任公司 |
| 申請人地址： |
湖北省武漢市解放公園路43號華通互聯網大廈605 |
| 郵編： |
430010 |
| 文摘： |

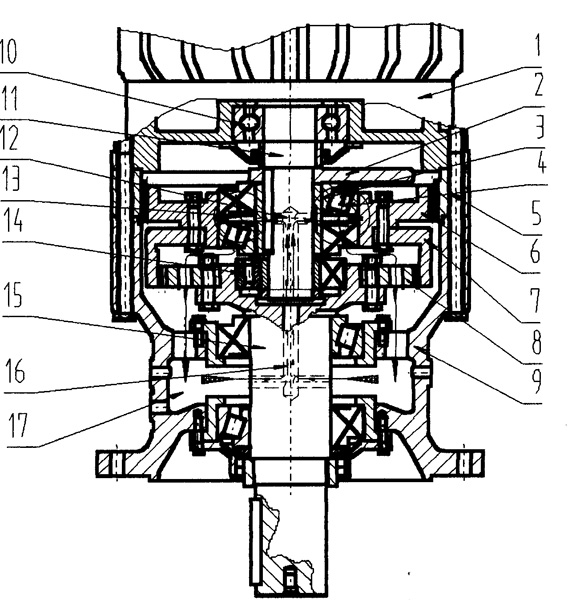

| 本實用新型提出了一種立式雙擺線齒輪減速機新的軸承布置及潤滑油路。它是在高速軸一端設置一個內外圈均固定的徑向軸承，另一端設置一個能軸向自由伸縮的無擋邊的圓柱軸承。中間轉臂軸承用兩個小端相對的圓錐軸承，該圓錐軸承也是油池（１７）、低速軸油孔（１６）、高速軸油孔（１２）、偏心套（３）的油槽孔（１８）、（１９）組成的油路系統的油泵。本實用新型既能很好地解決軸向定位，又能積極消除高速軸熱膨脹的影響，承載能力也特別強；同時也很好地解決了立式機的潤滑問題。 |
| 主權利要求： |
| 一種立式雙擺線齒輪減速機的軸承布置，它是由機體［９］、高速軸［１１］、偏心套［３］、兩對內外擺線齒輪［５］、［６］、［７］、［８］、低速軸［１５］組成，其特征在于高速軸［１１］一端設置一個內外圈均固定的徑向軸承［１０］，另一端設置一個能軸向自由伸縮的無擋邊的圓柱軸承［１４］；中間轉臂處設置兩個小端相對的園錐軸承［４］。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2006-3-1;因費用終止日 |
| |
