| 申請?zhí)枺?/TD>
| 97218734 |
申請日： |
1997/05/27 |
| 公開號： |
|
公告號： |
2295076 |
| 授權日： |
|
授權公告日： |
1998-10-21 |
| 專利類別： |
新型 |
國別省市代碼： |
71[中國|臺灣] |
| 代理機構代碼： |
11127 |
代理人： |
李強 |
| 發明名稱： |
小型減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
蔡逢春 |
| 申請人： |
蔡逢春 |
| 申請人地址： |
臺灣省桃園市樹林八街19巷2弄1號 |
| 郵編： |
|
| 文摘： |

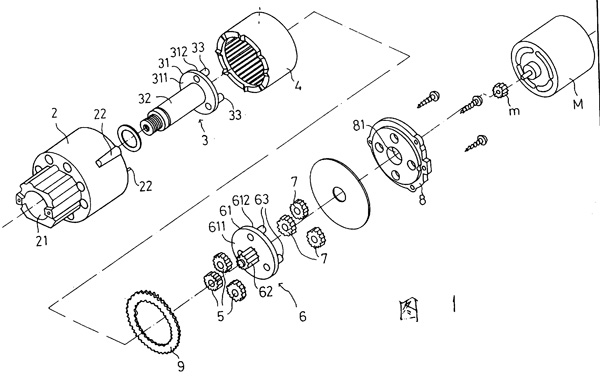

| 一種小型減速機，包括有殼體、輸出軸座、內齒輪座、多個第一變速齒輪、太陽齒輪座、多個第二變速齒輪和護蓋，在該多個第一變速齒輪的外環與內齒輪座之間套設有一個環狀齒輪，使用戶可通過更換不同型式的環狀齒輪與第一變速齒輪，就可達到所需的變速比，供不同的電動工具使用。 |
| 主權利要求： |
| 一種小型減速機，設有輸出孔的殼體、輸出軸座、內齒輪座、多個第一變速齒輪、太陽齒輪座、多個第二變速齒輪和護蓋；上述輸出軸座設有一個基座，一個連設于該基座的一側面的輸出軸及一個連設于該基座的另一側面的第一齒輪套設軸組，其中，該輸出軸套設于該殼體的輸出孔；上述內齒輪座，配設在該殼體內，并環繞在上述輸出軸座的第一齒輪套設軸組；上述多個第一變速齒輪，分別套設在上述輸出軸座的第一齒輪套設軸組上；上述太陽輪座，其具有一個固定座，一個連設于該固定座的一側面的太陽齒輪及一個固定在該固定座的另一側面的第二齒輪套設軸組，其中，該太陽齒輪與上述多個第一變速齒輪相嚙合；上述多個第二變速齒輪，分別套設在上述太陽齒輪座的第二齒輪套設軸組上；上述護蓋，鎖固于上述殼體，該護蓋設有一個輸入孔；其特征在于：上述多個第一變速齒輪的外環與內齒輪座間套設有一個環狀齒輪。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2004-7-28;因費用終止日 |
