| 申請?zhí)枺?/TD>
| 99206374 |
申請日： |
1999/03/15 |
| 公開號： |
|
公告號： |
2356186 |
| 授權日： |
|
授權公告日： |
1999-12-29 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
立式倒掛擺線針輪減速機防漏油裝置 |
| 國際分類號： |
F16J 15/02 |
| 范疇分類號： |
27D |
| 發明人： |
虞培清 |
| 申請人： |
虞培清 |
| 申請人地址： |
浙江省溫州市吳橋路23號溫州市長城減速機有限公司 |
| 郵編： |
325028 |
| 文摘： |
| 本實用新型涉及機械傳動裝置，特別是立式倒掛擺線針輪減速機防止漏油的裝置。特點是在減速機與電機之間增設一個環形油箱，油箱外周壁上端翻邊與針齒殼底蓋固定連接，內周壁上端開有切口安置油封與減速機輸入軸通過彈簧卡緊�！埃毙尉o固環緊固在輸入軸上并設置在油封與軸承之間，緊固環、軸承、針齒殼底蓋之間的縫隙構成油道，使?jié)櫥徒?jīng)油道漏入油箱中。優點是有效防止了潤滑油滲入電機機座造成短路的可能性，保證了減速機的正常運轉。 |
| 主權利要求： |

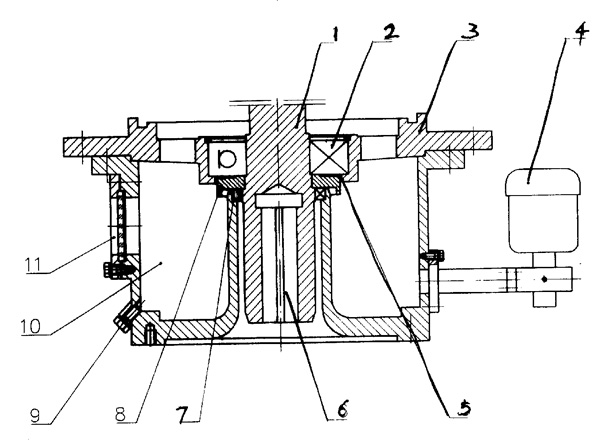

| 一種立式倒掛擺線針輪減速機防漏油裝置，包括油封（７），其特征是還包括安置在減速機和電機之間的環形油箱（１０），油箱（１０）上部敞口，其外周壁上端翻邊與兼作減速機箱殼底蓋的針齒殼底蓋（３）固定連接、其內周壁上端開有切口安置油封（７）與減速機輸入軸（１）通過彈簧卡緊，緊固在減速機輸入軸（１）上的“＊”形緊固環（８）設置在油封（７）與軸承（２）之間，緊固環（８）、軸承（２）、針齒殼底蓋（３）之間的縫隙構成油道（５）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
