| 申請?zhí)枺?/TD>
| 92219429 |
申請日： |
1992/07/30 |
| 公開號： |
|
公告號： |
2140004 |
| 授權日： |
1993-6-13 |
授權公告日： |
1993-8-11 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
37103 |
代理人： |
孫福林 |
| 發明名稱： |
無潤滑周轉齒輪減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
翟作亮 |
| 申請人： |
翟作亮 |
| 申請人地址： |
山東省淄博市淄川區昆侖鎮東龍角村 |
| 郵編： |
255129 |
| 文摘： |
| 一種無潤滑周轉齒輪減速機，屬于機械傳動行星齒輪減速機類。由定軸輪系和行星輪串聯組成，定軸端通過軸承插入輸出軸孔內，剛性好，各齒輪齒形能采用現有技術提供的形狀、齒形制，如漸開線和圓弧形齒等，加工技術成熟，設備先進，易實現高精度，大批量生產。速比可達１０－１０００，傳動效率達９５％以上，傳遞１００千瓦以上大功率，噪聲低、振動小、成本低，可不需潤滑油脂，廣泛使用于機械、化工、醫藥、建筑陶瓷、織染、造紙、釀造行業的機械傳動。 |
| 主權利要求： |

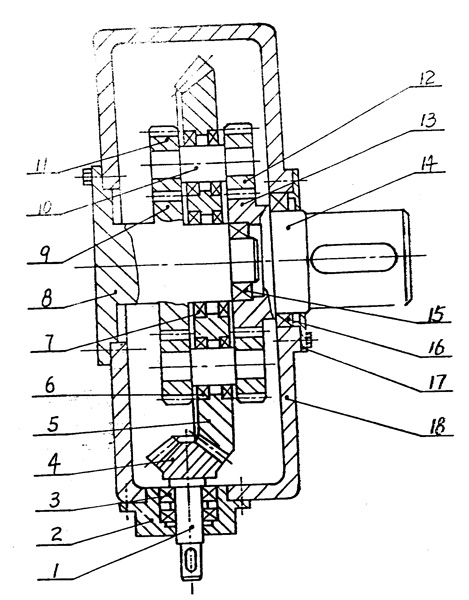

| 一種無潤滑周轉齒輪減速機，由箱體１８輸入軸１及聯軸齒輪４，固定軸８及聯軸齒輪９，恒齒輪５、輸出軸１４及聯軸齒輪１３、行星輪軸１０及行星齒輪１１、１２所組成，其特征在于：固定軸８及聯軸齒輪９固定安裝在箱體１８上，此軸還用軸承７裝有恒齒輪５，其軸端裝軸承１５后插入輸出軸１４的軸承座孔內，輸出軸１４上有聯軸齒輪１３、用軸承１６、端蓋１７到箱體另一側，恒齒輪５的平輻板上有同一直徑圓上開設均布的Ｎ個孔，內裝軸承６，Ｎ條行星輪軸１０，行星輪軸１０一端鍵裝與齒輪９嚙合的行星齒輪１１，另一端鍵裝與齒輪１３嚙合的行星齒輪１２。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1996-9-25;因費用終止日 |
