| 申請?zhí)枺?/TD>
| 93234873 |
申請日： |
1993/10/21 |
| 公開號： |
|
公告號： |
2179489 |
| 授權日： |
1994-8-31 |
授權公告日： |
1994-10-12 |
| 專利類別： |
新型 |
國別省市代碼： |
43[中國|湖南] |
| 代理機構代碼： |
43113 |
代理人： |
夏青 |
| 發明名稱： |
復合行星傳動波齒減速機 |
| 國際分類號： |
F16H 37/02 |
| 范疇分類號： |
27D |
| 發明人： |
萬中寶 |
| 申請人： |
萬中寶 |
| 申請人地址： |
湖南省長沙市銀盆南路68號四樓賽特公司 |
| 郵編： |
410006 |
| 文摘： |

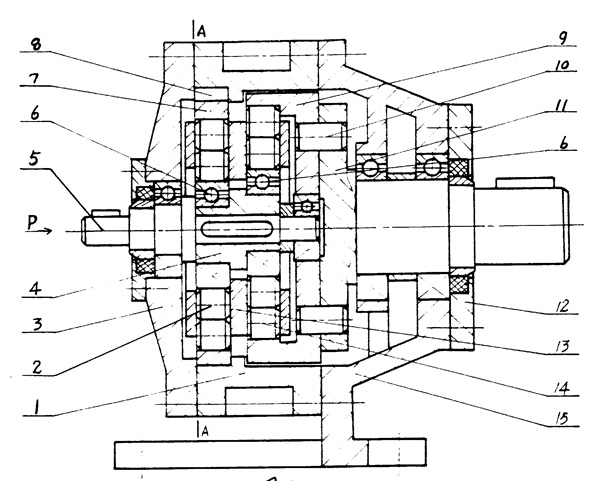

| 本實用新型涉及一種減速機，由殼體（１）、波齒（２）和（１４）、端蓋（３）和（１２）、激波器（４）、輸入軸（５）、滾動軸承（６）、波齒輪（７）和（９）、鍵（８）、輸出軸（１１）、波齒盤（１３）等組成，波齒輪（７）和殼體（１）通過鍵（８）固定，波齒輪（９）與輸出軸（１１）相聯，波齒（２）和（１４）分別與波齒輪（７）和（９）相嚙合，并直接與激波器（４）接觸而組成波齒運動關系。本實用新型具有結構簡單、傳動比范圍廣而級數密集、承載能力大、體積小、傳動鏈短、傳動效率高、使用壽命長、加工容易、造價低廉等優點。 |
| 主權利要求： |
| 一種復合行星傳動波齒減速機，其特征在于是由殼體（１）、波齒（２）和（１４）、端蓋（３）和（１２）、激波器（４）、輸入軸（５）、滾動軸承（６）、波齒輪（７）和（９）、鍵（８）、輸出軸（１１）、波齒盤（１３）組成，波齒輪（７）和（９）的齒數不同，波齒輪（７）和殼體（１）通過鍵（８）固定，另一個波齒輪（９）與輸出軸（１１）相聯組成輸出機構，波齒（２）和（１４）安裝在波齒盤（１３）兩邊的兩排徑向?qū)Р蹆?nèi)，并分別與波齒輪（７）和（９）相嚙合，波齒盤（１３）上兩邊的徑向?qū)Р鄣臄?shù)目不相同，相應的波齒（２）和波齒（１４）的數目也不相同，波齒（２）和（１４）的另一端直接與安裝在輸入軸（５）上的激波器（４）接觸，組成波齒運動關系，輸入軸（５）和輸出軸（１１）在同一軸線上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1996-12-11;因費用終止日 |
| |
