| 申請?zhí)枺?/TD>
| 200620086726 |
申請日： |
2006/07/03 |
| 公開號： |
|
公告號： |
2913745 |
| 授權日： |
2007-6-20 |
授權公告日： |
2007-6-20 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
37103 |
代理人： |
耿霞 |
| 發明名稱： |
一種傳動平穩的搪玻璃反應罐減速機機架 |
| 國際分類號： |
F16H 57/02 |
| 范疇分類號： |
27D |
| 發明人： |
梁孝亭 |
| 申請人： |
梁孝亭 |
| 申請人地址： |
山東省淄博市博山區域城鎮董家村 |
| 郵編： |
255200 |
| 文摘： |
| 一種傳動平穩的搪玻璃反應罐減速機機架，包括架體、傳動軸，傳動軸頂端連接聯軸器，聯軸器與減速機連接，傳動軸下端與搪玻璃反應罐的攪拌軸聯接，其主要技術特點是架體內連接一軸承盒，傳動軸穿過軸承盒并通過上軸承和下軸承安裝在軸承盒內，上軸承和下軸承均采用深溝球軸承６２０８～６２２２任一型號。上軸承、下軸承及其之間對應的傳動軸設計為同直徑的傳動軸。本實用新型安裝方便，傳動軸工作運轉平穩輕松，減少傳動軸底端工作運轉中的劇烈徑向跳動或振動，保護了搪玻璃反應罐密封裝置，可延長密封裝置使用壽命１倍以上。傳動軸不切槽，加工簡單，提高了傳動軸扭力強度；節省了軸套，節約材料，降低了成本。 |
| 主權利要求： |

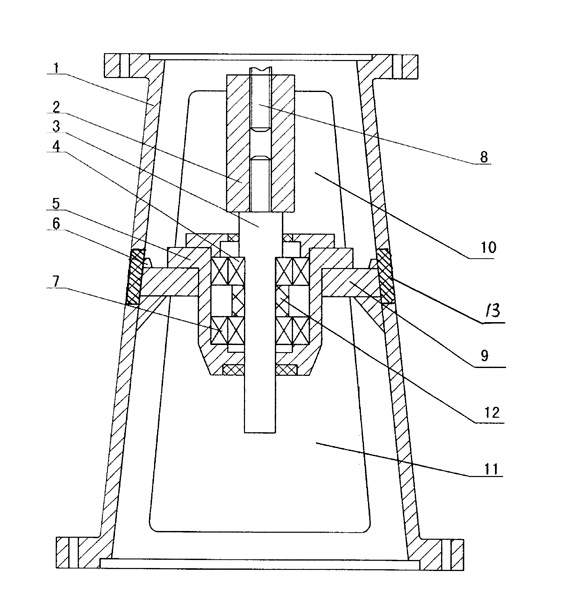

| 一種傳動平穩的搪玻璃反應罐減速機機架，包括架體（１）、傳動軸（３），傳動軸頂端連接聯軸器（２），聯軸器（２）與減速機連接，傳動軸（３）下端與搪玻璃反應罐的攪拌軸聯接，其特征在于架體（１）內連接一軸承盒（５），傳動軸（３）穿過軸承盒并通過上軸承（４）和下軸承（７）安裝在軸承盒（５）內，上軸承（４）和下軸承（７）均采用深溝球軸承６２０８～６２２２中的任一型號。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
