| 申請?zhí)枺?/TD>
| 200620111095 |
申請日： |
2006/08/10 |
| 公開號： |
|
公告號： |
2933829 |
| 授權日： |
2007-8-15 |
授權公告日： |
2007-8-15 |
| 專利類別： |
新型 |
國別省市代碼： |
85[中國|重慶] |
| 代理機構代碼： |
50211 |
代理人： |
郭云 |
| 發明名稱： |
橡塑螺桿擠出減速機 |
| 國際分類號： |
B29C 47/08 |
| 范疇分類號： |
17J |
| 發明人： |
杜木信;湯云;聶勛鐵;劉東慶 |
| 申請人： |
重慶齒輪箱有限責任公司 |
| 申請人地址： |
重慶市江津市德感鎮東方紅工業區 |
| 郵編： |
402263 |
| 文摘： |
| 本實用新型公開了一種橡塑螺桿擠出減速機，包括箱體、輸入端蓋、中間級端蓋、連接法蘭、過濾器、油泵、油泵電機、冷卻器、分油器、壓力表和油管，其中輸入端蓋、中間級端蓋和連接法蘭設置在箱體的前壁上，油泵通過聯軸器與油泵電機連接，該油泵的出油口與冷卻器及分油器之間依次通過油管相通，其關鍵在于：所述油泵的進油口通過油管與箱體內腔的底部連通，所述過濾器安裝在油泵與冷卻器之間的連接管路上。本實用新型將過濾器由原來安裝于油泵進油口的前面改為安裝在油泵出油口的后面，從而解決了油泵吸油困難的問題，同時有效降低了吸油噪音，即使在溫度較低、潤滑油的粘度較高時，也能將噪音控制在７５ｄＢ范圍內，改善了噪音污染。 |
| 主權利要求： |

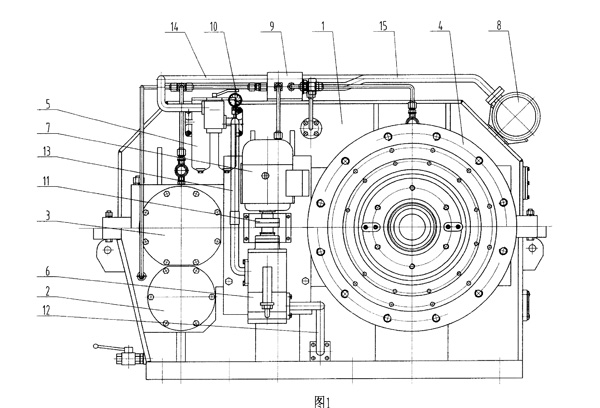

| 一種橡塑螺桿擠出減速機，包括箱體（１）、輸入端蓋（２）、中間級端蓋（３）、連接法蘭（４）、過濾器（５）、油泵（６）、油泵電機（７）、冷卻器（８）、分油器（９）、壓力表（１０）和油管，其中輸入端蓋（２）、中間級端蓋（３）和連接法蘭（４）設置在箱體（１）的前壁上，油泵（６）通過聯軸器（１１）與油泵電機（７）連接，該油泵（６）的出油口與冷卻器（８）及分油器（９）之間依次通過油管相通，其特征在于：所述油泵（６）的進油口通過油管（１２）與箱體（１）內腔的底部連通，所述過濾器（５）安裝在油泵（６）與冷卻器（８）之間的連接管路上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
