申請?zhí)枺?/TD>
| 200620050304 |
申請日: |
2006/03/15 |
公開號: |
|
公告號: |
2890480 |
授權日: |
2007-4-18 |
授權公告日: |
2007-4-18 |
專利類別: |
新型 |
國別省市代碼: |
43[中國|湖南] |
代理機構代碼: |
43008 |
代理人: |
趙洪 |
發明名稱: |
可防止輸出端花鍵副損壞的雙減速機驅動裝置 |
國際分類號: |
F16D 3/06 |
范疇分類號: |
27C |
發明人: |
王文峰;盧碼根;楊瞻勇 |
申請人: |
三一重工股份有限公司 |
申請人地址: |
湖南省長沙市長沙經濟開發區三一工業城 |
郵編: |
410100 |
文摘: |
一種可防止輸出端花鍵副損壞的雙減速機驅動裝置,包括分設于左右兩端的減速機和置于兩減速機間的驅動軸,減速機安裝于安裝板上,減速機的輸出花鍵軸與花鍵套套合連接,驅動軸的兩端分別與左右兩件花鍵套聯結;其中一端,花鍵套與輸出花鍵軸軸向和周向固定;在另一端,花鍵套與減速機的輸出花鍵軸之間設有軸向間隙,該另一端的輸出花鍵軸端部設有一壓蓋,壓蓋周緣延伸至花鍵套內孔中,花鍵套與壓蓋周緣的外圓周面作可軸向移動配合。本實用新型具有花鍵副不易被損壞、使用壽命長、可避免由于更換損壞的減速機而產生維修費用等特點。 |
主權利要求: |

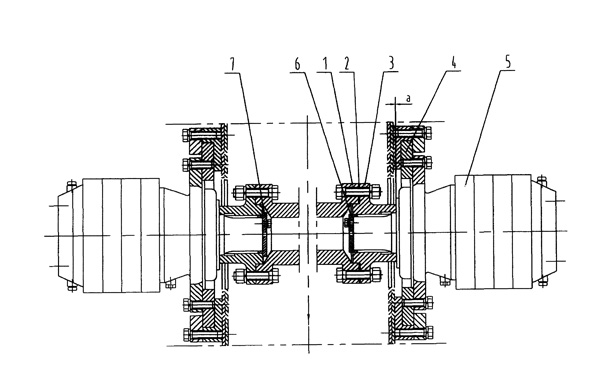

一種可防止輸出端花鍵副損壞的雙減速機驅動裝置,包括分設于左右兩端的減速機(5)和置于兩減速機(5)間的驅動軸(1),減速機(5)安裝于安裝板(4)上,減速機(5)的輸出花鍵軸與花鍵套(3)套合連接,驅動軸(1)的兩端分別與左右兩件花鍵套(3)聯結;其中一端,花鍵套(3)與輸出花鍵軸軸向和周向固定;在另一端,花鍵套(3)與減速機(5)的輸出花鍵軸之間設有軸向間隙,其特征在于所述另一端的輸出花鍵軸端部設有一壓蓋(6),所述壓蓋(6)周緣延伸至花鍵套(3)內孔中,花鍵套(3)與壓蓋(6)周緣的外圓周面作可軸向移動配合。 |
優先權項: |
|
PCT 項 |
|
