法蘭盤式無級調速垂直輸出減速機專利

來源：減速機信息網時間：2008-7-4 18:00:35　　責任編輯：liuzhiyun

[公開說明書]

申請?zhí)枺?/TD>	200420085500	申請日：	2004/11/24
公開號：		公告號：	2747415
授權日：	2005-12-21	授權公告日：	2005-12-21
專利類別：	新型	國別省市代碼：	12[中國\|天津]
代理機構代碼：	12101	代理人：	王淦緒
發明名稱：	法蘭盤式無級調速垂直輸出減速機
國際分類號：	F16H 1/20;H02K 7/116
范疇分類號：
發明人：	陳路
申請人：	天津減速機股份有限公司
申請人地址：	天津市河東區程林莊路8號
郵編：	300160
文摘：
本實用新型涉及一種法蘭盤式無級調速垂直輸出減速機。其結構是：電動機與無級調速裝置直聯形成第一級減速；無級調速裝置與減速機的箱體固定，其輸出軸上固裝的小齒輪與大齒輪嚙合形成第二級減速；大齒輪固裝在蝸桿一端的軸臺上，蝸桿的中部軸臺上裝有支撐轉動的軸承，蝸桿帶動蝸輪轉動，蝸輪的軸孔內固裝一根垂直輸出軸。本減速機的輸出端還設置有帶止口和安裝孔的法蘭盤，而法蘭盤的定位止口與垂直輸出軸同心，故可使本減速機與外部設備連接更加方便、快捷，結構更加緊湊。根據用戶的需要，垂直輸出軸可做空心和實心兩種結構，本減速機還具有較大的無級減速比的優點，可廣泛用于冶金、礦山、起重、輕工、化工、運輸和建筑等各種機械設備的減速機構。
主權利要求：
一種法蘭盤式無級調速垂直輸出減速機，由電動機、無級調速裝置、小齒輪、大齒輪、蝸桿、蝸輪、箱體、輸出軸、法蘭盤、軸承、平鍵和緊固件組成，其特征是：電動機（１）的出軸通過平鍵固連一臺無級調速裝置（２）的輸入空心軸；無級調速裝置（２）的法蘭蓋通過止口定位和緊固件與減速機的箱體（６）固連；無級調速裝置（２）的輸出軸（３）固連一個小齒輪（４）；小齒輪（４）嚙合一個大齒輪（５）；大齒輪（５）固裝在蝸桿（７）一端的軸臺上；蝸桿（７）的中部軸臺上裝有支撐轉動的軸承，蝸桿（７）傳動蝸輪（８）；蝸輪（８）的軸孔內固裝一根垂直輸出軸（９）；本減速機的輸出端還設置有帶止口和安裝孔的法蘭盤（１０）。
優先權項：

PCT 項

法律狀態：[免責聲明]

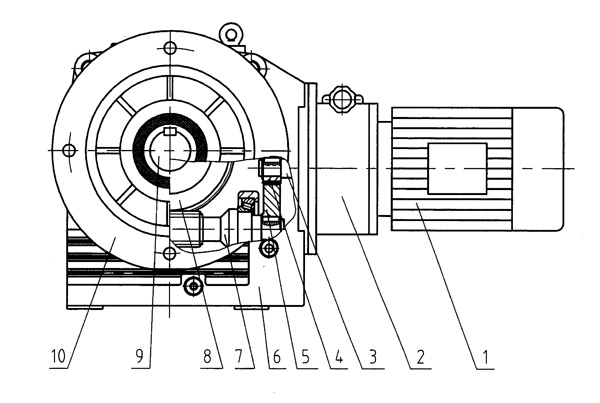

主附圖

法蘭盤式無級調速垂直輸出減速機
