| 發明名稱： |
礦用提升絞車離合減速機 |
| 國際分類號： |
B66D 1/14 |
| 范疇分類號： |
|
| 發明人： |
王金義;王金勇 |
| 申請人： |
王金義;王金勇 |
| 申請人地址： |
浙江省溫州市平陽縣敖江鎮聞鶯街80號 |
| 郵編： |
325401 |
| 文摘： |

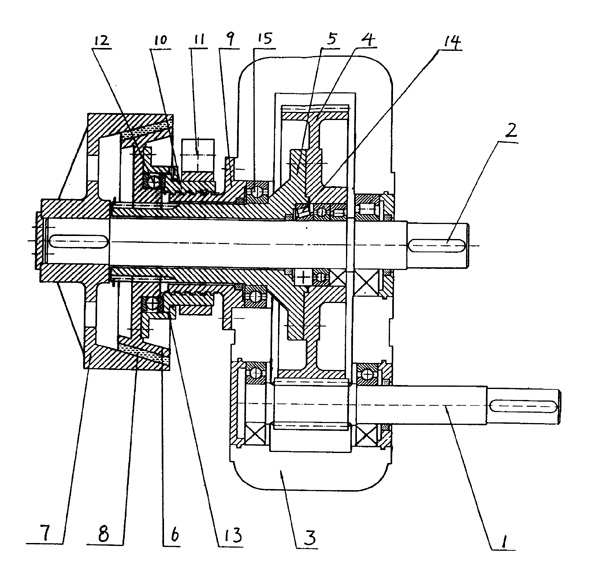

| 一種礦用提升絞車離合減速機，減速箱體３內的輸入齒輪軸１與輸出軸２之間嚙合有減速傳動齒輪副，減速傳動齒輪副中的被動齒輪４通過軸承支撐在輸出軸２上，被動齒輪４上固接有聯接軸套５，聯接軸套５的一端伸出減速箱體３，聯接軸套５外端通過齒嚙合有制動盤６，輸出軸２上安裝有固定盤７，制動盤６上設置有摩擦片８；制動盤６的一側設置有通過矩形齒嚙合的制動螺栓９和制動螺母１０，制動螺母１０與制動盤６之間設置有平面軸承１２，悶蓋１３將制動盤６、平面軸承１２及制動螺母１０之間軸向壓緊。本實用新型中減速傳動與離合裝置構成一個有機整體，能達到高的減速傳動比，離合可靠，并且噪聲小、不易發熱和漏油、成本低、安裝及維修方便。 |
| 主權利要求： |
| 一種礦用提升絞車離合減速機，包括輸入齒輪軸（１）、輸出軸（２）及減速箱體（３），輸入齒輪軸（１）、輸出軸（２）均通過軸承支撐在減速箱體（３）上，減速箱體（３）內的輸入齒輪軸（１）與輸出軸（２）之間嚙合有一級或多級減速傳動齒輪副，其特征在于：Ａ、其中一級減速傳動齒輪副中的被動齒輪（４）通過軸承支撐在輸出軸（２）上，被動齒輪（４）上固定連接有聯接軸套（５），聯接軸套（５）空套在輸出軸（２）上，并且其一端伸出減速箱體（３），聯接軸套（５）外端通過齒嚙合有制動盤（６），輸出軸（２）上安裝有固定盤（７），制動盤（６）與固定盤（７）相對應的面上設置有摩擦片（８）；Ｂ、制動盤（６）的一側設置有制動螺栓（９），制動螺栓（９）上連接有制動螺母（１０），制動螺母（１０）上固接有制動柄（１１），制動螺母（１０）與制動盤（６）之間設置有平面軸承（１２），悶蓋（１３）將制動盤（６）、平面軸承（１２）及制動螺母（１０）之間軸向壓緊。 |
