三級傳動圓柱斜齒輪減速機 專利

來源：減速機信息網 時間：2008-7-4 17:27:19　　責任編輯：liuzhiyun

[公開說明書]

申請?zhí)枺?/TD>	200420085499	申請日：	2004/11/24
公開號：		公告號：	2743620
授權日：	2005-11-30	授權公告日：	2005-11-30
專利類別：	新型	國別省市代碼：	12[中國\|天津]
代理機構代碼：	12101	代理人：	王淦緒
發明名稱：	三級傳動圓柱斜齒輪減速機
國際分類號：	F16H 1/20;H02K 7/116
范疇分類號：
發明人：	邢曉燕
申請人：	天津減速機股份有限公司
申請人地址：	天津市河?xùn)\|區程林莊路8號
郵編：	300160
文摘：
本實用新型涉及一種三級傳動圓柱斜齒輪減速機。其結構是：電動機出軸上的輸入小斜齒輪與輸入大斜齒輪嚙合，形成第一級減速；中間齒軸上的中間小斜齒輪與中間大斜齒輪嚙合，形成第二級減速；輸出齒軸上的輸出小斜齒輪與輸出大斜齒輪嚙合，形成第三級減速。上述斜齒輪均采用高強度耐磨合金材料，且是硬齒面，承載能力強、耐磨性好。本減速機的三根軸：即中間齒軸、輸出齒軸與輸出軸成空間“Δ”布局。由于三級齒輪布局合理，使整機結構簡潔緊湊，具有體積小、重量輕、傳動轉矩大、溫升低、效率高、工作平穩、使用壽命長、功率范圍廣和減速比分級精細等特點，并提供底腳和法蘭盤兩種安裝結構，以及立、臥、側、仰、倒等九種安裝形式，能滿足用戶的多種需求。
主權利要求：
一種三級傳動圓柱斜齒輪減速機，由電動機、輸入小斜齒輪、輸入大斜齒輪、中間齒軸、中間小斜齒輪、中間大斜齒輪、輸出齒軸、輸出小斜齒輪、輸出大斜齒輪、箱體、法蘭盤、調整墊、封油圈、緊固環、擋圈、平鍵、軸承、緊固件所組成，其特征是：電動機（１）的法蘭蓋通過螺栓固裝在減速機的箱體（８）的輸入側面上，電動機（１）的出軸上固裝一個輸入小斜齒輪（３），輸入小斜齒輪（３）嚙合輸入大斜齒輪（２）；輸入大斜齒輪（２）固裝在中間齒軸的中部軸臺上，中間齒軸和中間小斜齒輪（４）為一體結構，中間小斜齒輪（４）嚙合中間大斜齒輪（５）；中間大斜齒輪（５）通過平鍵固裝在輸出齒軸上，輸出齒軸與輸出小斜齒輪（７）為一體結構，輸出小斜齒輪（７）嚙合輸出大斜齒輪（６）；輸出大斜齒輪（６）固裝在輸出軸（１１）上，在輸出軸（１１）上的輸出大斜齒輪（６）和緊固環的兩端，有固裝的支撐軸承，輸出軸（１１）上的兩個軸承外側分別有固裝的擋圈、緊固環和封油圈；其中，中間齒軸、輸出齒軸和輸出軸成空間“Δ”布局。
優先權項：

PCT 項

法律狀態：[免責聲明]

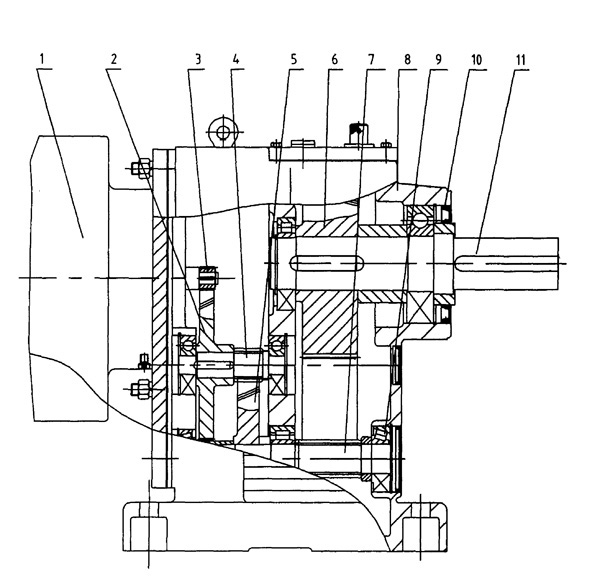

主附圖

三級傳動圓柱斜齒輪減速機
