| 申請?zhí)枺?/TD>
| 01239405 |
申請日： |
2001/05/18 |
| 公開號： |
|
公告號： |
2497108 |
| 授權日： |
|
授權公告日： |
2002-6-26 |
| 專利類別： |
新型 |
國別省市代碼： |
86[中國|杭州] |
| 代理機構代碼： |
33101 |
代理人： |
陳繼亮 |
| 發明名稱： |
復合行星減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
陳德木 |
| 申請人： |
杭州萬杰減速機有限公司 |
| 申請人地址： |
浙江省杭州市蕭山靖江鎮工業園區 |
| 郵編： |
311223 |
| 文摘： |
| 本實用新型涉及一種復合行星減速機，主要包括箱體、由輸入軸太陽輪和行星輪構成的圓柱齒輪行星傳動減速機構、由大齒輪和內齒輪組成的少齒差行星齒輪傳動減速機構，大齒輪通過曲軸獲得動力，并使兩個減速機構緊湊地組合在一個箱體的內腔中，大齒輪慢速自轉轉速通過曲軸傳給與左行星架制成或聯成整體的輸出軸輸出動力。本實用新型具有傳動比范圍大，傳動效率高，承載能力強，剛性好等特點。 |
| 主權利要求： |

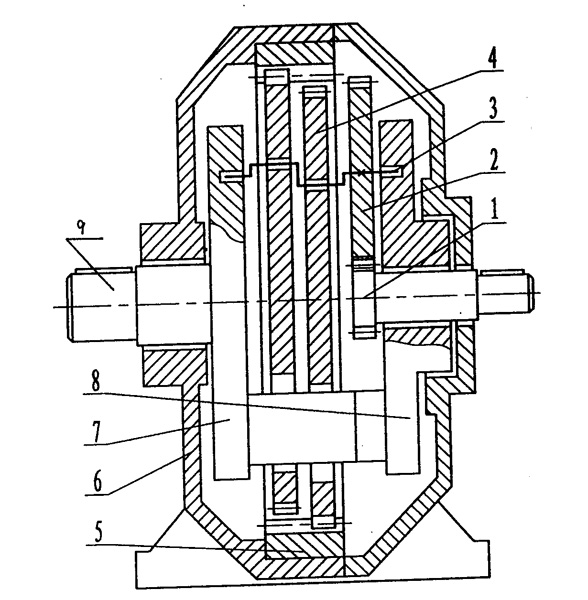

| 一種復合行星減速機，主要包括箱體（６）、由輸入軸太陽輪（１）和行星輪（２）構成的圓柱齒輪行星傳動減速機構、由大齒輪（４）和內齒輪（５）組成的少齒差行星齒輪傳動減速機構，其特征是大齒輪（４）上設有曲軸（３），曲軸（３）的一端和圓柱齒輪行星傳動減速機構相連接，曲軸（３）的另一端和左行星架（７）制成整體的輸出軸（９）相連接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
