| 申請?zhí)枺?/TD>
| 01264098 |
申請日： |
2001/09/29 |
| 公開號： |
|
公告號： |
2509038 |
| 授權日： |
|
授權公告日： |
2002-9-4 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
11100 |
代理人： |
朱麗華 |
| 發明名稱： |
電機-減速機中置式滾筒反力式制動檢驗臺 |
| 國際分類號： |
B60T 17/22 |
| 范疇分類號： |
32B27C31J |
| 發明人： |
周申生;夏光揚;楊超 |
| 申請人： |
周申生;夏光揚;楊超 |
| 申請人地址： |
浙江省溫州市龍灣浦州工業區二期五號 |
| 郵編： |
325011 |
| 文摘： |

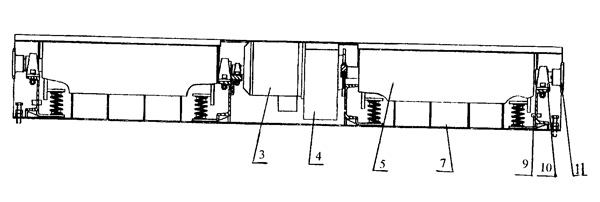

| 本實用新型公開了一種電機－減速機中置式滾筒反力式制動檢驗臺，其主體結構包括固定于機架上的滾筒單元、電機－減速機單元、第三滾筒單元，滾筒單元的主、副滾筒通過鏈輪傳動單元連接，第三滾筒軸端齒輪下方設有第三滾筒測速傳感器，各滾筒下方有支承彈簧，邊側板的適當位置上有光電開關，滾筒單元與電機－減速機單元間的傳動軸上設測力傳感器，電機與減速機通過螺栓連接成整體，安置于滾筒單元左、右滾筒內端的空間內，電機的輸出軸伸入減速機中，通過齒輪傳遞扭矩和功率，電機－減速機單元的輸出軸與滾筒單元的主滾筒軸向聯接。其在能夠有效測量汽車制動力的前提下，體積小，整體式機架，無地腳螺栓，安裝方便，便于維修。 |
| 主權利要求： |
| 一種電機－減速機中置式滾筒反力式制動檢驗臺，其主體結構包括固定于機架上的滾筒單元、電機－減速機單元、第三滾筒單元，滾筒單元的主、副滾筒通過鏈輪傳動單元連接，第三滾筒軸端齒輪下方設有第三滾筒測速傳感器，各滾筒下方有支承彈簧，邊側板的適當位置上有光電開關，滾筒單元與電機－減速機單元間的傳動軸上設測力傳感器，其特征在于：電機與減速機通過螺栓連接成整體，安置于滾筒單元左、右滾筒內端的空間內，電機的輸出軸伸入減速機中，通過齒輪傳遞扭矩和功率，電機－減速機單元的輸出軸與滾筒單元的主滾筒軸向聯接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
