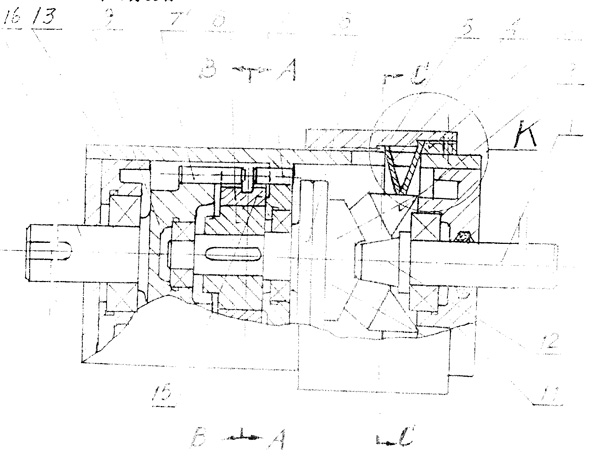

| 一種帶有無級變速和滾道減速的無級變速微型滾道減速機，它的行星摩擦無級變速機構包含有一個在輸入軸（１）上安裝的太陽輪（１２）、在公轉軸（６）上安裝的能同太陽輪相嚙合產生自轉運動的三個以上的行星輪（２），以及一個在機殼（１３）上安裝的能與行星輪（２）嚙合使之產生公轉的Ｗ型雙列彈性環（４）和一個能使Ｗ型雙列彈性環作軸向移動以改變它同行星輪嚙合的軸向裝置，從而實現公轉軸無級變速目的的帶定位銷釘（１０）和齒槽１０的調節環（５）本發明的特征是： �。保仔碗p列彈性環具有一種能在軸向預緊力作用下產生徑向尺寸補償從而消除摩擦嚙合傳動中的打滑現象的雙錐形盤狀結構； ２）．與無級變速機構共置于一個帶密閉端蓋（１１）的機殼（１３）內的滾道減速機，帶有一個與無級變速機構公轉軸（６）相連接的一齒差減速機構和一個與一齒差機構軸向串聯連接的零齒差輸出機構。 |
