| 申請?zhí)枺?/TD>
| 92222678 |
申請日： |
1992/05/28 |
| 公開號： |
|
公告號： |
2121096 |
| 授權日： |
1993-5-27 |
授權公告日： |
1993-6-9 |
| 專利類別： |
新型 |
國別省市代碼： |
11[中國|北京] |
| 代理機構代碼： |
11107 |
代理人： |
徐明山 |
| 發明名稱： |
籠型異步電動機 |
| 國際分類號： |
H02K 17/16 |
| 范疇分類號： |
37A22H |
| 發明人： |
薛欽琳;施振平 |
| 申請人： |
北京市電機總廠 |
| 申請人地址： |
北京市東直門外大山子 |
| 郵編： |
100015 |
| 文摘： |
| 一種籠型異步電動機，具有被定子鐵心包容的轉子主鐵心（３）和不被定子鐵心所包容的轉子附加鐵心（４），籠條（５）貫穿于這兩個轉子鐵心之中，因而具有與繞線式異步機相似的機械特性，起動性能好、堵轉電流小、堵轉轉矩大、承受沖擊負載能力強。實施調壓調速時，節能效果優于一般籠型異步機，以變頻器凋速時，電壓、頻率變化時的沖擊電流小，故變頻器的成本可以降低。若通過改變定子繞組接法實現多速運行，則無需附加裝置，對風機、水泵類負載具有投資小、節能效果好的優點。 |
| 主權利要求： |

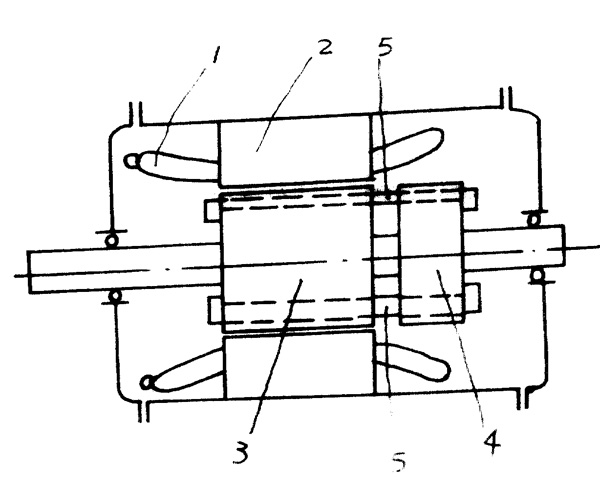

| 一種籠型異步電動機，具有定子繞組、定子鐵心、轉子鐵心、轉子籠型繞組，其特征在于：所說轉子鐵心包括轉子主鐵心（３）和轉子附加鐵心（４），其中的轉子主鐵心（３）位于定子鐵心（２）所定容的圓柱形空間之內，轉子附加鐵心（４）位于定子鐵心（２）所包圓柱形空間之外，轉子籠型繞組的籠條（５）貫穿于轉子主鐵心（３）和轉子附加鐵心（４）之中。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1996-8-21;續延日
1998-7-22;因費用終止日 |
