| 申請?zhí)枺?/TD>
| 200510046935 |
申請日： |
2005/07/27 |
| 公開日： |
2006/02/15 |
公告日： |
2007/10/24 |
| 公開號： |
1734884 |
公告號： |
100345358 |
| 授權日： |
2007-10-24 |
授權公告日： |
2007-10-24 |
| 專利類別： |
發明 |
國別省市代碼： |
89[中國|沈陽] |
| 代理機構代碼： |
21109 |
代理人： |
李運萍 |
| 發明名稱： |
用于屏蔽泵的永磁同步電動機 |
| 國際分類號： |
H02K 1/27;H02K 15/03;H02K 1/02 |
| 范疇分類號： |
|
| 發明人： |
唐任遠;安忠良;馬鑫;趙清 |
| 申請人： |
沈陽工業大學 |
| 申請人地址： |
遼寧省沈陽市鐵西區興華南街58號 |
| 郵編： |
110023 |
| 文摘： |
| 本發明用于屏蔽泵的永磁同步電動機，屬于電動機技術領域。包括前后軸承室及其內部的軸承和軸承套、軸、轉子、定子，轉子部分包括轉子屏蔽套、轉子鐵心、轉子擋板、副葉輪，還包括永磁體及永磁體擋板，在轉子鐵心內部沿轉軸的切向開有永磁體槽，永磁體嵌入永磁體槽中，用永磁體擋板固定；永磁體槽位于轉子槽內部，兩槽之間有隔磁磁橋。其優點是結構簡單，克服了已有感應電動機效率低的缺點，使電機效率高、功率因數高及功率密度大、過載能力強，且溫升低，噪聲小，長期高溫運行時可靠性高，無泄露、防爆、耐蝕、防腐等特點。 |
| 主權利要求： |

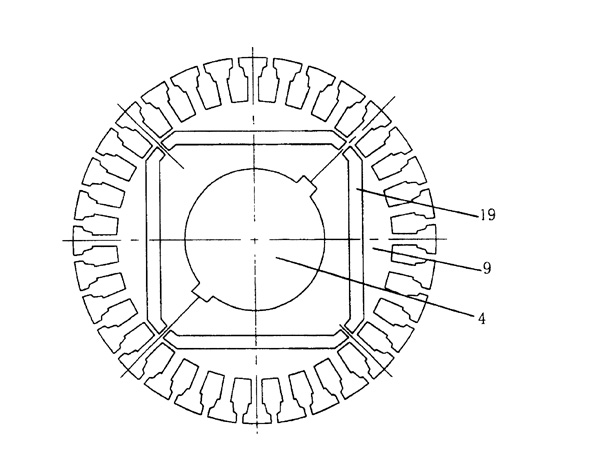

| 一種用于屏蔽泵的永磁同步電動機，包括前后軸承室及其內部的軸承和軸承套、軸、轉子、定子，轉子部分包括轉子屏蔽套、轉子鐵心、轉子擋板、副葉輪，其特征在于轉子部分還包括永磁體和永磁體擋板，在轉子鐵心內部沿轉軸的切向開有永磁體槽，永磁體嵌入永磁體槽中，用永磁體擋板固定；永磁體槽位于轉子槽下部，兩槽之間有隔磁磁橋。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
