| 申請?zhí)枺?/TD>
| 01280136 |
申請日： |
2001/12/31 |
| 公開號： |
|
公告號： |
2516746 |
| 授權日： |
|
授權公告日： |
2002-10-16 |
| 專利類別： |
新型 |
國別省市代碼： |
41[中國|河南] |
| 代理機構代碼： |
41101 |
代理人： |
時劍峰 |
| 發明名稱： |
帶自動調整機構的盤式制動器 |
| 國際分類號： |
F16D 65/72 |
| 范疇分類號： |
27C32B40F |
| 發明人： |
劉連忠 |
| 申請人： |
劉連忠 |
| 申請人地址： |
河南省南召縣城關臨河南區8號 |
| 郵編： |
474650 |
| 文摘： |
| 本實用新型屬于車輛制動器技術領域，是一種帶自動調整機構的盤式制動器。其主要特點是：缸體的小孔端增設并固連有駐車制動傳力構件，是由拉線支架、拉桿、縱向定位螺母、橫向限位螺母、頂桿、彈簧等構件組成，其中，拉線支架卡裝在缸體小頭外壁與橫向限位螺母之間，橫向限位螺母的中部套裝有與外部手剎拉線連接的拉桿，拉桿下部一側通過螺紋連接縱向定位螺母、另一側通過設置的頂桿連動有駐車推桿；缸體的大孔端口處設有用于更換剎車片調整活塞回位的調位螺栓，活塞內設有可自動調整間隙的自補償調整機構。與現有技術相比，具有行車制動、駐車制動的雙重功用。其結構簡單，操作方便、體積小、制動力大。 |
| 主權利要求： |

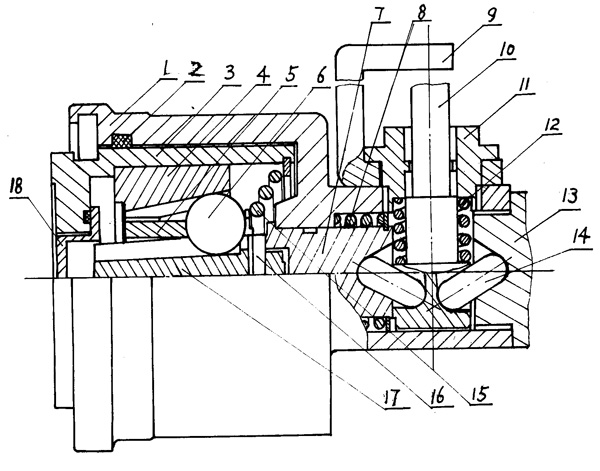

| 一種帶自動調整機構的盤式制動器，具有行車制動的缸體［１］、密封圈［２］、活塞［３］，其特征在于；缸體［１］的小孔端增設并固連有駐車制動傳力構件，是由駐車推桿［７］、彈簧［８、１２］拉線支架［９］、拉桿［１０］、橫向限位螺母［１１］、縱向定位螺母［１３］、頂桿［１４］、等構件組成，其中，拉線支架［９］卡裝在缸體小頭外壁與橫向限位螺母［１１］之間，橫向限位螺母［１１］的中部套裝有與外部手剎拉線連接的拉桿［１０］，拉桿［１０］的下部一側通過螺紋連接縱向定位螺母［１３］、另一側通過設置的頂桿［１４連動有駐車推桿７］；缸體［１］的大孔端口處設有用于更換剎車片調整活塞回位的調位螺栓［１８］，活塞［３］內設有可自動調整間隙的自補償調整機構。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2007-2-21;因費用終止日 |
