| 申請?zhí)枺?/TD>
| 01121311 |
申請日： |
2001/05/31 |
| 公開日： |
2001/12/12 |
公告日： |
|
| 公開號： |
1326057 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
SE[瑞典] |
| 代理機構代碼： |
11038 |
代理人： |
鄭修哲 |
| 發明名稱： |
包含制動機構的盤型制動器 |
| 國際分類號： |
F16D 65/16 |
| 范疇分類號： |
27C32B |
| 發明人： |
安德斯.奧特格恩;斯特凡.桑德伯格 |
| 申請人： |
哈爾德克斯制動產品股份公司 |
| 申請人地址： |
瑞典蘭斯克魯納 |
| 郵編： |
|
| 文摘： |

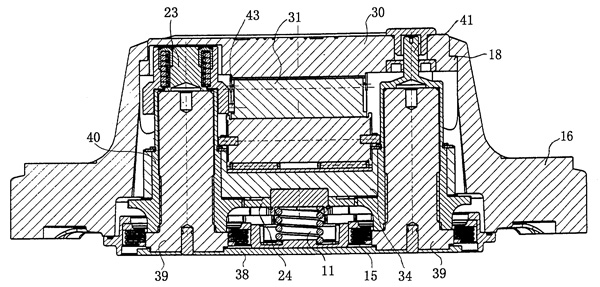

| 一種包含制動機構的盤型制動器，制動器包括一卡鉗（１６），卡鉗跨越制動盤并具有一用于容納制動機構的空腔，制動機構包括一從內部被容納在卡鉗（１６）的開口（１７）內的軸承座（３０），開口（１７）位于卡鉗最遠離制動盤的側壁上。制動機構還包括一調整機構（２３）和一調整軸（４０）和一復位軸（４１）。設有裝置（２４）在調整復位軸（４０，４１）之間傳遞運動。利用制動機構的控制桿（３１）上的控制桿銷（４３）促動調整機構。在裝配時，調整機構被容納在軸承座（３０）內。 |
| 主權利要求： |
| 一種包含制動機構的盤型制動器，它包括一卡鉗（１６），所述卡鉗跨越制動盤并具有一用于容納制動機構的空腔，其特征在于：所述的制動機構包括一從內部被容納在卡鉗（１６）的開口（１７）內的軸承座（２，２２，３０），所述開口（１７）位于卡鉗最遠離制動盤的側壁上；所述制動機構還包括一驅動裝置，所述驅動裝置包括一調整機構（１２，２３）和調整復位軸（６，４０，４１）；利用制動機構的控制桿（１，２６，３１）上的控制桿銷（４３）促動調整機構（１２，２３）；在裝配時，調整機構（１２，２３）容納在軸承座（２，２２，３０）內。 |
| 優先權項： |
| SE 2000-5-31 0002058-6;SE 2000-10-3 0003546-9 |
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2007-2-7;視為放棄日 |
