| 申請?zhí)枺?/TD>
| 200520145369 |
申請日： |
2005/12/23 |
| 公開號： |
|
公告號： |
2878787 |
| 授權日： |
2007-3-14 |
授權公告日： |
2007-3-14 |
| 專利類別： |
新型 |
國別省市代碼： |
90[中國|成都] |
| 代理機構代碼： |
11230 |
代理人： |
張亞軍 邢少真 |
| 發明名稱： |
可控式楔塊逆止器 |
| 國際分類號： |
F16D 41/07;B66D 5/32 |
| 范疇分類號： |
27C |
| 發明人： |
呂澤英 |
| 申請人： |
呂澤英 |
| 申請人地址： |
四川省成都市金牛區星辰路58號7-2-12室 |
| 郵編： |
610031 |
| 文摘： |
| 本實用新型涉及一種用于減速機軸上的可控式楔塊逆止器。其控制器的撥叉外端從逆止部件伸出與連桿活動聯結，連桿與電磁機構或電動、氣動、液動推桿相聯，并與主機電源相聯，逆止部件的內圈上安裝有滾動軸承、油封，通過密封蓋密封，異型塊裝置的左、右外環之間設置有數異型塊及與數異型塊相對應的擋銷和定位銷，數異型塊的兩端分別裝有左、右旋扭簧，所述的防轉臂為分體結構，通過防轉銷軸或螺釘與逆止部件聯結；當逆止器出現故障，主機暫時無法停運或維修輸送設備需主機倒轉時，可快速拆下防轉銷軸，主機即可帶動逆止部件正、反運行；在不同的使用情況下實現非接觸式和接觸式運行及防主機倒轉，適于在０－１５００ｒ／ｍｉｎ轉速的高速軸及０－４００ｒ／ｍｉｎ轉速的低速軸上安裝使用。 |
| 主權利要求： |

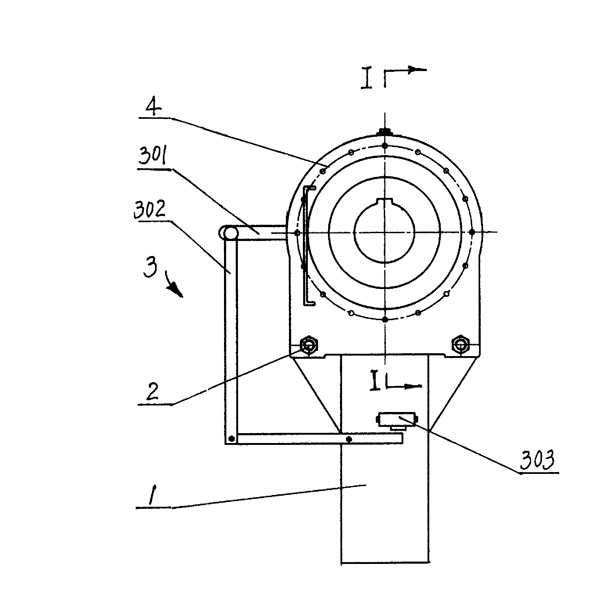

| 一種可控式楔塊逆止器，包括防轉臂、控制器、逆止部件、異型塊裝置，其控制器的撥叉外端從逆止部件伸出與連桿活動聯結，連桿與電磁機構或電動、氣動、液動推桿相聯，并與主機電源相聯，逆止部件的內圈上安裝有滾動軸承、油封，通過密封蓋密封，異型塊裝置的左、右外環之間設置有數異型塊及與數異型塊相對應的擋銷和定位銷，數異型塊的兩端分別裝有左、右旋扭簧，其特征在于防轉臂（１）為分體結構，通過防轉銷軸或螺釘（２）與逆止部件（４）聯結。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
