| 申請?zhí)枺?/TD>
| 200520091532 |
申請日： |
2005/06/29 |
| 公開號： |
|
公告號： |
2806396 |
| 授權日： |
2006-8-16 |
授權公告日： |
2006-8-16 |
| 專利類別： |
新型 |
國別省市代碼： |
89[中國|沈陽] |
| 代理機構代碼： |
21209 |
代理人： |
劉忠達 |
| 發明名稱： |
雙向可逆逆止器 |
| 國際分類號： |
B65G 43/06 |
| 范疇分類號： |
32F26H |
| 發明人： |
禮宏偉;王勝男 |
| 申請人： |
沈陽重礦機械廠 |
| 申請人地址： |
遼寧省沈陽市渾河民族開發區族興路23號 |
| 郵編： |
110117 |
| 文摘： |
| 雙向可逆逆止器，包括逆止器主體和力矩支撐組件；逆止器主體主要是由內圈、孔用彈簧擋圈、外圈、楔合體、止推塊、Ｏ型密封圈、密封支撐、油封、油塞、吊環裝配成，其特征在于所述的力矩支撐組件，包括上力矩臂、下力矩臂和連接板；下力矩臂設置在上力矩臂的下方；連接板設置在上力矩臂與下力矩臂的內側，并通過多個螺栓分別與上力矩臂和下力矩臂固定連接；力矩支撐組件設置在外圈的外側，力矩支撐組件的上力矩臂的上部通過多個螺釘固定在外圈的外端面上。本實用新型解決了在檢修主機時，必須拆下逆止器的難題，使檢修方便，縮短了檢修時間。 |
| 主權利要求： |

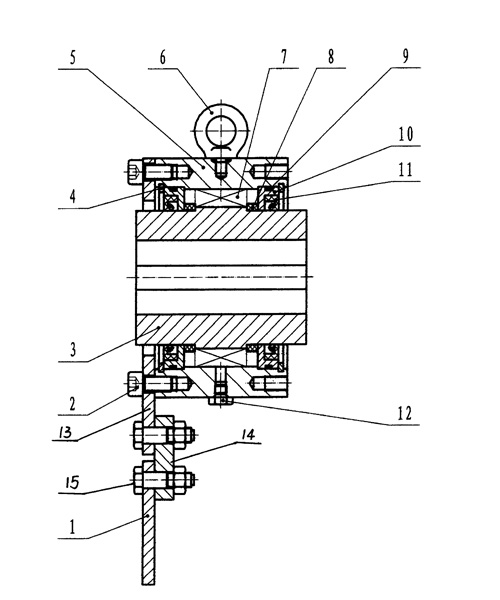

| 雙向可逆逆止器，包括逆止器主體和力矩支撐組件；逆止器主體主要是由內圈（３）、孔用彈簧擋圈（４）、外圈（５）、楔合體（７）、止推塊（８）、Ｏ型密封圈（９）、密封支撐（１０）、油封（１１）、油塞（１２）、吊環（６）裝配成，其特征在于所述的力矩支撐組件，包括上力矩臂（１３）、下力矩臂（１）和連接板（１４）；下力矩臂（１）設置在上力矩臂（１３）的下方；連接板（１４）設置在上力矩臂（１３）與下力矩臂（１）的內側，并通過多個螺栓（１５）分別與上力矩臂（１３）和下力矩臂（１）固定連接；力矩支撐組件設置在外圈（５）的外側，力矩支撐組件的上力矩臂（１３）的上部通過多個螺釘（２）固定在外圈（５）的外端面上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
