| 申請?zhí)枺?/TD>
| 200620104756 |
申請日： |
2006/06/14 |
| 公開號： |
|
公告號： |
2908906 |
| 授權日： |
2007-6-6 |
授權公告日： |
2007-6-6 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
33222 |
代理人： |
陳向東 |
| 發明名稱： |
逆止器 |
| 國際分類號： |
F16D 41/06;F16H 57/00 |
| 范疇分類號： |
27C |
| 發明人： |
葉篤孟 |
| 申請人： |
葉篤孟 |
| 申請人地址： |
浙江省瑞安市塘下鎮鮑四工業區(浙江精基科技有限公司) |
| 郵編： |
325200 |
| 文摘： |
| 本實用新型公開了一種逆止器的改進設計，其主要特征在于所述逆止原件為圓柱形滾柱（９），所述在內輪（５）的外圓周面上設有弧形槽，所述圓柱形滾柱（９）設置在內輪外圓周面的弧形槽內，并且通過一保持架（６）將多個圓柱形滾柱（９）均勻定位，圓柱形滾柱（９）與保持架（６）通過安裝在內輪（５）上的擋塊（８）帶動隨內輪（５）同向運轉，所述逆止器內設有可使該圓柱形滾柱定位移動的裝置。本實用新型取消了碶塊，采用了滾柱逆止原件，與滾柱發生逆止接觸的表面是一個與滾柱圓弧相同方向的圓弧面，這就使逆止時的接觸表面增大而是實現逆止功能，而正常運行時滾柱又是一個滾動體，因空間的原因使它只產生非常少的摩擦系數，從而提高了該產品的壽命與性能，也降低了主機的負荷，減少了成本，結構也及其簡單。 |
| 主權利要求： |

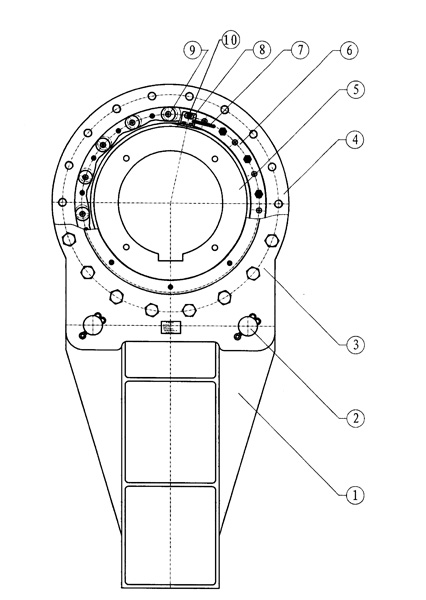

| 一種逆止器，該逆止器具有一力臂（１），并與逆止器主體上的側板（３）用銷軸（２）相聯結，側板（３）與外圈（４）相聯結，內部有多個逆止原件，所述逆止原件裝于外圈（４）與內輪（５）形成的空間中，所述內輪（５）安裝在軸伸上，其特征在于所述逆止原件為圓柱形滾柱（９），所述在內輪（５）的外圓周面上設有弧形槽，所述圓柱形滾柱（９）設置在內輪外圓周面的弧形槽內，并且通過一保持架（６）將多個圓柱形滾柱（９）均勻定位，圓柱形滾柱（９）與保持架（６）通過安裝在內輪（５）上的擋塊（８）帶動隨內輪（５）同向運轉，所述逆止器內設有可使該圓柱形滾柱定位移動的裝置。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
