| 發明名稱： |
減速電機的雙邊力矩支撐結構 |
| 國際分類號： |
H02K 7/10;B29C 43/32 |
| 范疇分類號： |
37A |
| 發明人： |
張榮其;周麗 |
| 申請人： |
上海人造板機器廠有限公司 |
| 申請人地址： |
上海市嘉定區安亭鎮和靜路299號 |
| 郵編： |
201805 |
| 文摘： |
| 本發明涉及一種人造纖維板生產線的連續壓機中減速電機的雙邊力矩支撐結構，現有技術是采用連桿機構的結構，但很難保證電機的運轉平穩性，影響到纖維板制品精度的不達標，而且安裝時很難調整到位。本發明通過偏心軸的結構來達到平穩運轉的雙邊力矩支撐結構：主要由吊緊板、偏心軸、導向板、減速機座、定位板、螺栓、減速電機、固定板和螺釘組成，通過兩邊的偏心軸，調整減速機座與支座的同心度，使減速電機更能平穩運轉。本發明的積極效果在于采用偏心結構使得調整更方便，相對位置控制得更準確，從而保證了人造板制品的合格率，使連續壓機能夠正常連續平穩運行成為現實。 |
| 主權利要求： |

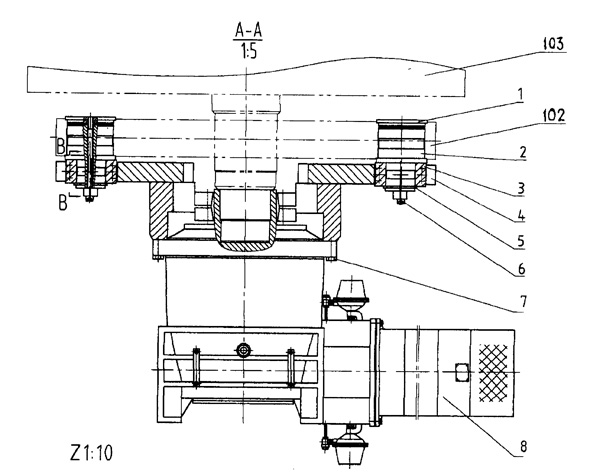

| 一種中密度纖維板生產線連續壓機的減速電機的雙邊力矩支撐結構，其特征在于該機構主要由吊緊板（１），偏心軸（２），導向板（３），減速機座（４），定位板（５），螺栓（６），螺栓（７），減速電機（８），固定板（９）和螺釘（１０）組成，減速電機（８）高速運轉時，所產生的圓周力通過與減速機座（４）連接的多個螺栓（７）分別傳送到兩邊的偏心軸（２）上，偏心軸（２）的外徑分上、下兩段，中間有凸出的臺肩分隔，每段中間有環凹槽，上段較大外徑就位于支座（１０２）上，下段較小外徑通過導向板（３）和固定板（９）安裝在減速機座（４）上的凹槽內，固定板（９）與導向板（３）之間用螺釘（１０）連接，固定板（９）的外表面開有油槽孔，起到很好潤滑作用，并與減速機座（４）凹槽口接觸面保持有一定的配作間隙，使得減速機座（４）與支座（１０２）由于溫差原因而產生的相對位移得到解決，所有這些減速電機的負荷及力矩就由主機架（１０１）上的支座（１０２）所承受，為了使減速電機（８）在工作時更能平穩運轉，偏心軸（２）采用偏心結構：就是上段外徑大、下段外徑小、中間有一臺肩的、上下兩段外徑不是同一軸心的偏心結構，這是為了更好的保證支座（１０２）與減速機座（４）能安裝時調整到同一中心上，調整完成后，將偏心軸（２）的上平面的吊緊板（１）和下平面上的定位板（５）通過其中心的螺栓（６）及用螺母固定定位安裝。 |
