印染機升降傳動機構 專利

來源：減速機信息網 時間：2008-7-11 8:04:28　　責任編輯：liuzhiyun

[公開說明書]

申請?zhí)枺?/TD>	200620117631	申請日：	2006/05/30
公開號：		公告號：	2931523
授權日：	2007-8-8	授權公告日：	2007-8-8
專利類別：	新型	國別省市代碼：	71[中國\|臺灣]
代理機構代碼：	11223	代理人：	王明霞
發明名稱：	印染機升降傳動機構
國際分類號：	D06B 23/00
范疇分類號：	24A
發明人：	李清忠
申請人：	佑鎧科技工業有限公司
申請人地址：	中國臺灣臺北縣
郵編：
文摘：
本實用新型是一種印染機升降傳動機構，其包含一機體、一伺服馬達、至少一減速機、至少一搖擺桿臂及一印染軌道，該伺服馬達與減速機定位在機體內且連接傳動，而減速機向外凸設一擺動桿，而該搖擺桿臂樞設在機體上，且搖擺桿臂向外凸伸二臂且彼此具預設夾角，各臂上皆設置限制孔，且其中一臂端限制孔套設該減速機的擺動桿，而另一臂上的限制孔則套設在該印染軌道的帶動桿上；藉此，本實用新型可以運用伺服馬達帶動印染軌道靈活精準地位移，且利用減速機能以較小扭力的馬達達成運作，另搭配搖擺桿臂更能有效達成不占空間的升降運作。
主權利要求：
一種印染機升降傳動機構，包含有一機體、至少一伺服馬達、一減速機、至少一搖擺桿臂及一印染軌道；其特征在于：　　　　該機體，內具容置空間，該機體空置空間向外設有作動孔；　　　　該伺服馬達，裝設于機體的容置空間內；　　　　該減速機，裝設于機體的容置空間內，且減速機連接該伺服馬達的動力，而該減速機朝向二側各配設有一動力輸出盤，另于該動力輸出盤外側偏心凸設一擺動桿；　　　　至少一搖擺桿臂，其以折曲處的樞孔樞設在機體上，且搖擺桿臂自折曲處向外凸伸二臂，二臂彼此具預設夾角，且二臂端部上皆設置一限制孔，且其中一臂的端部限制孔活動套設于該減速機的擺動桿外；　　　　該印染軌道，其端部經機體的作動孔穿設在其容置空間內，而于印染軌道端部向二側分別固設有一帶動桿，且該帶動桿被活動套設于該搖擺桿臂另一臂上的限制孔內。
優先權項：

PCT 項

法律狀態：[免責聲明]

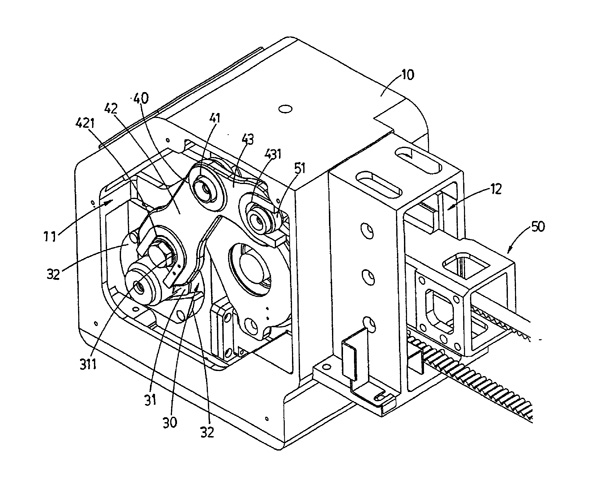

主附圖

印染機升降傳動機構
