| 發明名稱： |
溫室大棚卷簾用減速機 |
| 國際分類號： |
F16H 1/28;A01G 9/22 |
| 范疇分類號： |
27D |
| 發明人： |
趙世昌 |
| 申請人： |
天津市三元機電設備廠 |
| 申請人地址： |
天津市河?xùn)|區津塘路詹莊磚瓦廠路7號 |
| 郵編： |
300180 |
| 文摘： |
| 本發明涉及一種溫室大棚卷簾用減速機。為雙級少齒差行星傳動，內齒輪固定在機座內，與之嚙合的外齒輪通過軸承安裝在偏心軸上，其一級外齒輪內側軸端一字滑塊與偏心軸上的十字浮動滑槽器一側的矩形槽吻合插接，其一級偏心軸另一端通過軸承固定在二級偏心軸右端，固定在機座內的二級內齒輪與一級內齒輪之間置有隔板套，二級外齒輪與二級內齒輪嚙合并通過軸承安裝在二級偏心軸上，其二級外齒輪上的一字滑塊與套接在偏心軸上的二級十字浮動滑槽器一側的矩形槽吻合插接，所述外齒輪的齒頂角為圓弧平滑連接，上述浮動滑槽器為圓盤狀在其兩端面上各有一個橫向或縱向矩形槽十字交叉，其矩形槽分別與滑槽器中心軸孔相通，其兩個矩形槽的十字交叉點與軸孔的中心點重合。本發明的顯著效果是輸出扭矩大而體積小，重量輕，使用方便，滿足了農業溫室大棚卷簾用減速機需求。 |
| 主權利要求： |

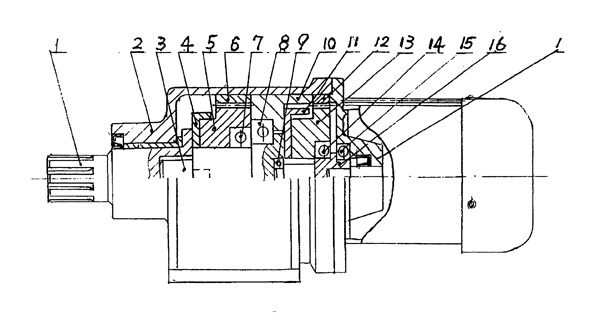

| 一種溫室大棚卷簾用減速機，為雙級少齒差行星傳動，其特征在于：一級內齒輪（１２）固定在機座（２）內，一級外齒輪（１３）與一級內齒輪（１２）嚙合并通過軸承（１４）安裝在一級偏心軸（１６）上，其一級外齒輪（１３）內側軸端設有一字滑塊與套接在偏心軸（１６）上的十字浮動滑槽器（１１）一側的矩形槽吻合插接；一級偏心軸（１６）一端通過軸承（１５）安裝在機座端蓋（１７）上，其另一端通過軸承（９）固定在二級偏心軸（３）右端；固定在機座（２）內的二極內齒輪（６）與一級內齒輪（１２）之間置有隔板套（１０），二級偏心軸（３）一端的端面上有一字滑塊與一級十字浮動滑槽器（１１）另一側的矩形槽吻合插接，并通過軸承（８）安裝在隔板套（１０）上，二級偏心軸（３）另一端與輸出軸（１）鍵接，二級外齒輪（５）與二級內齒輪（６）嚙合并通過軸承（７）安裝在二級偏心軸（３）上，其二級外齒輪（５）內側軸端設有一字滑塊與套接在偏心軸（３）上的二級浮動滑槽器（４）一側的矩形槽吻合插接，所述外齒輪的齒頂角為圓弧平滑連接，上述浮動滑槽器為圓盤狀在其兩端面上各有一個橫向或縱向矩形槽十字交叉，其矩形槽分別與滑槽器中心軸孔相通，其兩個矩形槽的十字交叉點與軸孔的中心點重合。 |
