| 申請?zhí)枺?/TD>
| 200610016273 |
申請日： |
2006/10/25 |
| 公開日： |
2007/04/11 |
公告日： |
|
| 公開號： |
1945060 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
12101 |
代理人： |
李鳳 |
| 發明名稱： |
用于石油開采的螺桿泵驅動減速器 |
| 國際分類號： |
F16H 57/02;F16H 1/20 |
| 范疇分類號： |
27D |
| 發明人： |
陳明江 |
| 申請人： |
天津減速機股份有限公司 |
| 申請人地址： |
天津市河?xùn)|區程林莊路8號 |
| 郵編： |
300160 |
| 文摘： |

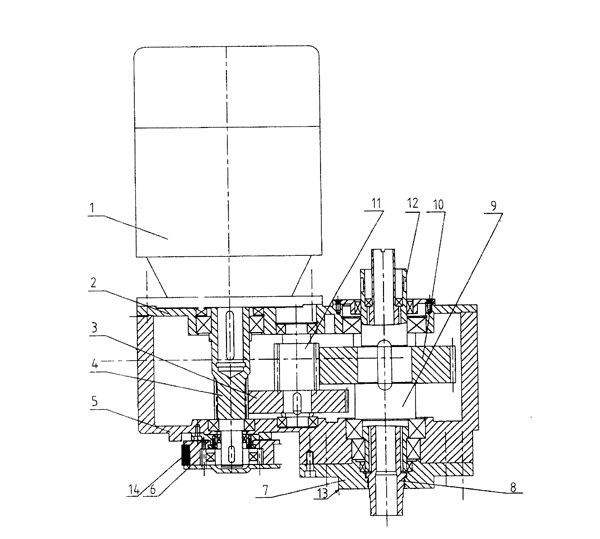

| 本發明提供一種用于石油開采的螺桿泵驅動減速器。其特點是：在齒輪箱內左側安裝一個上端制有孔和鍵槽的輸入齒輪軸，通過輸入齒輪軸上端孔和鍵槽在齒輪箱上端插入安裝電機，輸入齒輪軸下端安裝有超越離合器及其可控的制動塊，在齒輪箱內中間安裝帶有與輸入齒輪軸嚙合的輸入齒輪及其輸出齒輪軸，在齒輪箱內右側安裝帶有與輸出齒輪軸嚙合的輸出齒輪及其空心輸出軸，空心輸出軸上端制有與鎖套連接的雙鍵槽，空心輸出軸內安裝有螺桿泵驅動軸的導向固定軸套，固定軸套下端的齒輪箱上安裝帶有與平臺出油管支架匹配止口的護蓋，使該裝置更加緊湊，減小了占地面積。另外本發明還具有溫升低、噪音小、效率高和成本低的優點。 |
| 主權利要求： |
| 一種用于石油開采的螺桿泵驅動減速器，由齒輪箱、安裝在齒輪箱內的輸入齒輪軸、安裝在齒輪箱內的輸出齒輪軸、安裝在輸出齒輪軸上與輸入齒輪軸相嚙合的輸入齒輪、安裝在齒輪箱內的輸出軸、安裝在輸出軸上與輸出齒輪軸相嚙合的輸出齒輪、以及安裝在齒輪箱上端的與輸入齒輪軸連接的電機組成，其特征是：所述齒輪箱的輸出軸制有中心通孔，輸出軸上端外圓上對稱制有連接鎖套的兩個鍵槽，中心通孔內安裝有固定軸套，在齒輪箱下端面安裝帶有與固定軸套匹配孔的護蓋；所述與電機連接的輸入齒輪軸上端制有與電機輸出軸匹配的孔和鍵槽，輸入齒輪軸下端安裝有超越離合器，在齒輪箱下端安裝有超越離合器制動裝置。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
