| 申請?zhí)枺?/TD>
| 01272475 |
申請日： |
2001/11/22 |
| 公開號： |
|
公告號： |
2505647 |
| 授權日： |
|
授權公告日： |
2002-8-14 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32104 |
代理人： |
殷紅梅 |
| 發明名稱： |
兩臺同步電動推桿 |
| 國際分類號： |
F16H 37/00 |
| 范疇分類號： |
27D27C |
| 發明人： |
謝志聽;馮祥根 |
| 申請人： |
馮祥根 |
| 申請人地址： |
江蘇省無錫市神力電動推桿有限公司錫山洛社鎮 |
| 郵編： |
214187 |
| 文摘： |
| 本實用新型涉及一種兩臺同步電動推桿，屬于一種往復運動的電力驅動裝置。其主要采用減速機通過離合器帶動主被動齒輪，再帶動兩只傘齒輪，把動力源的輸入力變成左右兩個輸出力，輸出力經兩個萬向軸傳至左右獨立的電動推桿內，進而實現一個動力源帶動兩個推桿同時，同步推拉動作，并在邊箱體內裝有內調行程開關保護裝置。本實用新型結構簡單、靈活可靠；行程可內調，安裝、調試、維護方便；體積小、價格低、可廣泛用于電力、機械、冶金、交通、煤炭、化工、環保等部門，深受廣大用戶歡迎。 |
| 主權利要求： |

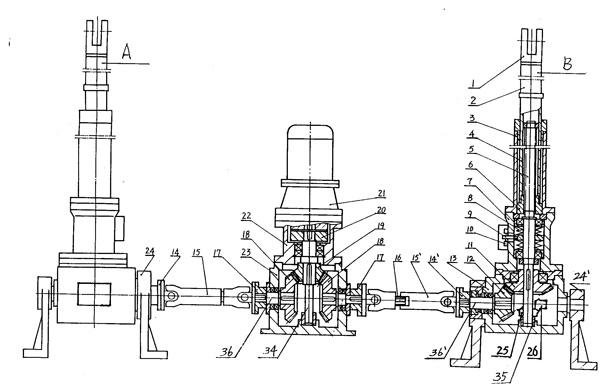

| 一種兩臺同步電動推桿，包括電動推桿Ａ，其特征是采用中箱聯接管（２２）連接擺線針輪減速機（２１），中箱體（２３）連接在中箱聯接管（２２）上，擺線針輪減速機（２１）上安裝一對離合器（２０），離合器（２０）帶動傘齒輪（１９），傘齒輪（１９）帶動傘齒輪（１８）固定在軸（３４）上，一并安裝在中箱體（２３）內，中箱體（２３）兩側裝有左右法蘭盤（１７），左側法蘭盤（１７）上連接萬向軸（１５），萬向軸（１５）固定在邊箱聯接法蘭盤（１４）上，邊箱聯接法蘭盤（１４）固定在傳動軸（３６）上，支架（２４）上安裝電動推桿Ａ，右側法蘭盤（１７）上連接萬向軸（１５′）固定在邊箱聯接法蘭盤（１４′）上，邊箱聯接法蘭盤（１４′）固定在傳動軸（３６′）上，支架（２４′）上安裝電動推桿Ｂ，電動推桿Ｂ的邊箱體（１３）上安裝內調行程開關保護裝置（３５）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2006-1-11;因費用終止日 |
