用于帶式輸送機的減速機構專利

來源：減速機信息網 時間：2008-7-11 11:12:04　　責任編輯：liuzhiyun

[公開說明書]

申請?zhí)枺?/TD>	03258518	申請日：	2003/09/25
公開號：		公告號：	2649532
授權日：	2004-10-20	授權公告日：	2004-10-20
專利類別：	新型	國別省市代碼：	12[中國\|天津]
代理機構代碼：	12101	代理人：	王淦緒
發明名稱：	用于帶式輸送機的減速機構
國際分類號：	B65G 23/00
范疇分類號：
發明人：	王愛民
申請人：	天津減速機股份有限公司
申請人地址：	天津市河東區程林莊路8號
郵編：	300160
文摘：
本實用新型涉及一種用于帶式輸送機的減速機構。在圓形的前、后端蓋構成的圓餅形內腔中，安裝有輸入軸齒輪與中間齒輪嚙合，為一級齒輪減速傳動；中間齒輪軸上的小齒輪與空心輸出軸上的低速齒輪嚙合，為二級齒輪減速傳動；其中輸入軸、中間軸和空心輸出軸，為兩級空間平行軸。其目的是為了減小空間、縮小體積，使結構更加緊湊，并減輕重量。在輸入軸的后端配有防倒轉的逆止器，輸出采用空心軸單鍵聯結，可以直接懸掛在帶式輸送機的主機軸上，可替代電動滾筒作為帶式輸送機的動力源。在維修和檢修時，減速機構不用拆卸下來，可直接在輸送機上進行修理，維修非常方便。
主權利要求：
一種用于帶式輸送機的減速機構，它主要由前端蓋、后端蓋、輸入軸齒輪、中間齒輪、中間齒輪軸、低速齒輪、空心輸出軸、逆止器、扭力臂、軸承蓋、軸套、軸擋圈、鍵、螺釘、螺母等緊固件組成，其特征是：在圓形的后端蓋（８）與前端蓋（９）的法蘭盤的數個圓孔中，通過螺釘、螺母固連成圓餅形的一體結構；在前、后端蓋的內腔中，輸入軸齒輪（５）一級減速嚙合中間齒輪（３），中間齒輪軸（４）上的小齒輪二級減速嚙合低速齒輪（２），低速齒輪（２）通過鍵固裝在空心輸出軸（１）上，空心輸出軸（１）、中間齒輪軸（４）及輸入軸齒輪（５）的三根軸心線不在一條直線上，為兩級空間平行軸；輸入軸齒輪（５）的后端軸臺上，安裝有一個逆止器（６），還在前、后端蓋的法蘭盤上，通過螺釘、螺母安裝一個扭力臂（７）。
優先權項：

PCT 項

法律狀態：[免責聲明]

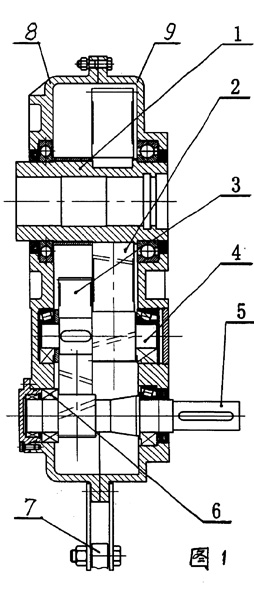

主附圖

用于帶式輸送機的減速機構
