| 申請?zhí)枺?/TD>
| 200620076887 |
申請日： |
2006/08/22 |
| 公開號： |
|
公告號： |
200949636 |
| 授權日： |
2007-9-19 |
授權公告日： |
2007-9-19 |
| 專利類別： |
新型 |
國別省市代碼： |
84[中國|南京] |
| 代理機構代碼： |
32206 |
代理人： |
孫忠浩 |
| 發明名稱： |
新型榨糖機減速機組 |
| 國際分類號： |
F16H 1/20 |
| 范疇分類號： |
27D |
| 發明人： |
陳永道;陳勵國;楊欣榮;雷海寧;陳逸華 |
| 申請人： |
南京高精齒輪集團有限公司 |
| 申請人地址： |
江蘇省南京市中華門外小行 |
| 郵編： |
210012 |
| 文摘： |

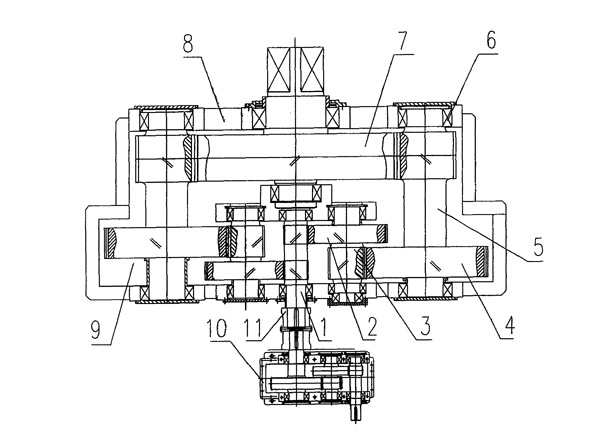

| 本實用新型涉及一種新型榨糖機減速機組。由Ⅰ級齒輪軸、Ⅰ級大齒輪、Ⅱ級齒輪軸、Ⅱ級大齒輪、Ⅲ級齒輪軸、Ⅲ級大齒輪組成的中心驅動功率雙分流式減速齒輪箱，其速比為４０～５０，每級速比＜３．８，在該減速齒輪箱的Ⅰ級齒輪軸前設置前置減速齒輪箱，它們通過聯軸器連接，前置減速齒輪箱為平行軸減速齒輪箱。其優點在于：由于在中心驅動功率雙分流式三級減速齒輪箱的Ⅰ級齒輪軸前設置前置減速齒輪箱，降低了原減速齒輪箱的減速比和外形尺寸，同時能滿足新建大型糖廠中榨糖機對減速機的速比要求，并提高減速機組的整體輸出扭矩和承載能力，設置前置減速齒輪箱后，榨糖機減速機組的總減速比為１２５～４００，輸出扭矩為１８０～４６０噸＊米。 |
| 主權利要求： |
| 一種新型榨糖機減速機組，包括由Ⅰ級齒輪軸、Ⅰ級大齒輪、Ⅱ級齒輪軸、Ⅱ級大齒輪、Ⅲ級齒輪軸、Ⅲ級大齒輪組成的中心驅動功率雙分流式減速齒輪箱，其特征在于：由Ⅰ級齒輪軸、Ⅰ級大齒輪、Ⅱ級齒輪軸、Ⅱ級大齒輪、Ⅲ級齒輪軸、Ⅲ級大齒輪組成的中心驅動功率雙分流式減速齒輪箱的速比為４０～５０，每級速比＜３．８，在所述的減速齒輪箱的Ⅰ級齒輪軸前設置前置減速齒輪箱，它們通過聯軸器連接，所述的前置減速齒輪箱為平行軸減速齒輪箱。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
