| 發明名稱： |
星辰齒輪簡支梁式行星減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
周先德;董勇志;周泳良;尚琳;周力 |
| 申請人： |
周先德 |
| 申請人地址： |
陜西省西安市咸寧西路28號西安交通大學3村24舍401 |
| 郵編： |
710048 |
| 文摘： |
| 一種星辰齒輪筒支梁式行星減速機，其輸入軸通過傳動裝置與偏心軸套相聯接，偏心軸套上設置有嵌于星辰行星齒輪中的轉臂軸承，星辰行星齒輪包括套于星齒銷上的星齒及與星齒共軛嚙合的星齒；輸出機構為平行四邊形柱銷輸出機構，其包括套于柱銷上、并與星辰行星齒輪相聯接的柱銷套，柱銷套兩端分別固聯有柱銷輪，柱銷輪通過鍵與所述輸出軸相聯接。本實用新型速比及承載能力大，且擴大了應用范圍。 |
| 主權利要求： |

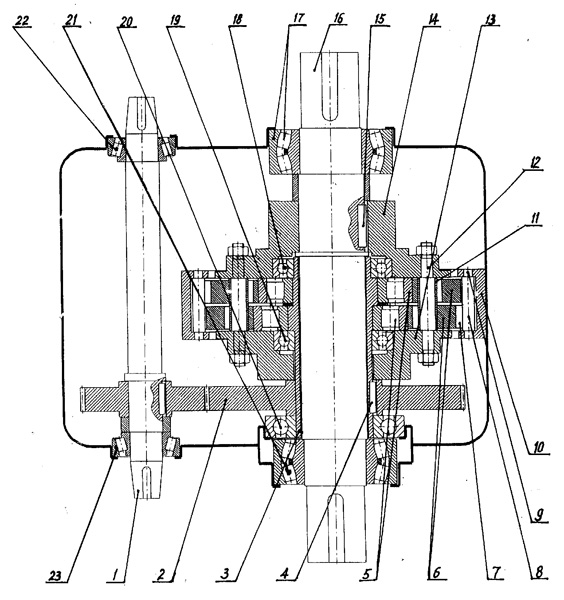

| 一種星辰齒輪簡支梁式行星減速機，包括與電機相聯接的輸入軸（１）、與所述輸入軸（１）相聯接的傳動裝置（２），還包括輸出軸（１６）及驅動該輸出軸（１６）的輸出機構，其特征在于：所述傳動裝置（２）與偏心軸套（３）相聯接，所述偏心軸套（３）上設置有嵌于星辰行星齒輪（６）中的轉臂軸承（５），所述星辰行星齒輪（６）包括套于星齒銷（９）上的星齒（８）及與星齒（８）共軛嚙合的星齒（７）；所述輸出機構為平行四邊形柱銷輸出機構，其包括套于柱銷（１２）上、并與星辰行星齒輪相聯接的柱銷套（１１），所述柱銷套（１２）兩端分別固聯有柱銷輪（１３）、（１４），柱銷輪（１３）、（１４）通過鍵（１５）與所述輸出軸（１６）相聯接。 |
