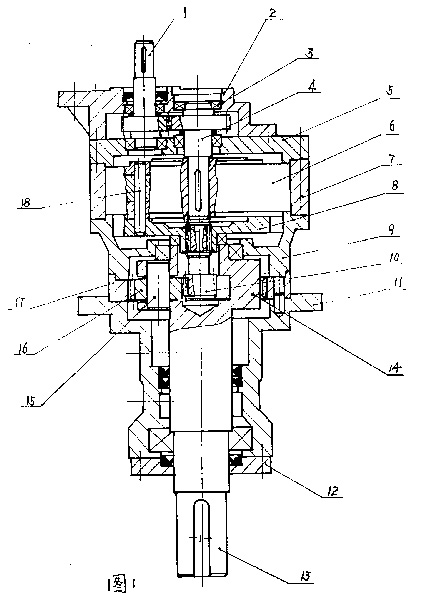

一種小型行星齒輪減速機,電機驅動輸入軸(1),由第一級圓柱齒輪傳動的一級低速軸(4)驅動第二級減速傳動,由太陽輪軸(10)驅動由太陽輪軸(10)、行星輪(16)、內齒卷(17)、行星架(14)及輸出軸(13)構成的第三級減速傳動,輸出軸(13)外包有副箱體(11),壓蓋(12)固定在副箱體(11)的下端,其特征在于第二級減速傳動由一級低速軸(4)、變速軸承(6)、銷軸(18)、聯接盤(8)和太陽輪軸(10)組成,一級低速軸(4)驅動變速軸承(6),變速軸承(6)通過設置在其上的銷軸(18)帶動聯接盤(8),與聯接盤(8)相聯的太陽輪軸(10)驅動第三級減速傳動,變速軸承(6)外包有軸承套(7),軸承套(7)上方固定有下軸承座(5),聯接盤(8)外包有箱體。 |
