LZ型彈性柱銷齒式聯軸器
GB/T5015-2003
代替GB5015-85原稱ZL
本聯軸器適用于同軸線的傳動軸系，利用尼龍棒縱斷面剪切強度�？蓚鬟f很大的轉矩，0.112～2800KN.m。工作溫度-20～70℃，可部分的代替齒型聯軸器。具有一定補償軸向便宜能力，和一般的減震性能。
普通圓柱軸孔用LZ型，圓錐孔用LZD型。選型時望注意。
許用補償量 軸向±0.5～5mm
徑向0.3～1.5mm
角向0.5°

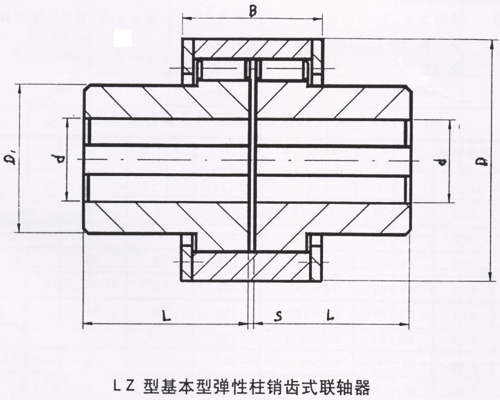

LZ型彈性柱銷齒式聯軸器主要參數與尺寸 mm
|
型號 |
公稱轉矩Tn
KN.m |
許用轉速[n]
r/min |
軸孔直徑
d |
軸孔長度 |
D |
D1 |
B |
S |
轉動慣量
kg·m2 |
重量
kg |
|
Y型、J1型 |
|
L |
|
LZ1 |
0.112 |
5000 |
12～24 |
27～52 |
76 |
40 |
42 |
2.5 |
0.001 |
1.67 |
|
LZ2 |
0.25 |
5000 |
16～32 |
44～82 |
90 |
50 |
50 |
2.5 |
0.003 |
3.00 |
|
LZ3 |
0.63 |
4500 |
25～42 |
44～112 |
118 |
65 |
70 |
3.0 |
0.012 |
7.31 |
|
LZ4 |
1.8 |
4200 |
40～60 |
84～142 |
158 |
90 |
90 |
4 |
0.045 |
16.20 |
|
LZ5 |
4.5 |
4000 |
50～80 |
84～172 |
192 |
120 |
90 |
4 |
0.108 |
27.02 |
|
LZ6 |
8 |
3300 |
60～95 |
107～172 |
230 |
130 |
112 |
5 |
0.242 |
40.89 |
|
LZ7 |
11.2 |
2900 |
70～110 |
107～212 |
260 |
160 |
112 |
5 |
0.443 |
59.60 |
|
LZ8 |
18 |
2500 |
80～130 |
132～252 |
300 |
190 |
128 |
6 |
0.908 |
94.67 |
|
LZ9 |
25 |
2300 |
90～150 |
132～252 |
335 |
220 |
150 |
7 |
1.733 |
138.1 |
|
LZ10 |
31.5 |
2100 |
100～170 |
167～302 |
355 |
245 |
152 |
8 |
2.422 |
169.3 |
|
LZ11 |
40 |
2000 |
110～180 |
167～302 |
380 |
260 |
172 |
8 |
3.369 |
203.1 |
|
LZ12 |
63 |
1700 |
130～200 |
202～352 |
445 |
290 |
182 |
8 |
6.524 |
296.6 |
|
LZ13 |
100 |
1500 |
150～240 |
202～410 |
515 |
345 |
218 |
8 |
14.19 |
469.2 |
|
LZ14 |
125 |
1400 |
170～260 |
242～410 |
560 |
390 |
218 |
8 |
21.67 |
621.7 |
|
LZ15 |
160 |
1300 |
190～300 |
282～470 |
590 |
420 |
240 |
10 |
29.52 |
730.5 |
|
LZ16 |
250 |
1000 |
220～340 |
282～550 |
695 |
490 |
265 |
10 |
62.47 |
1144 |
|
LZ17 |
355 |
950 |
240～380 |
330～550 |
770 |
550 |
285 |
10 |
106.0 |
1557 |
|
LZ18 |
450 |
850 |
250～420 |
330～650 |
860 |
605 |
300 |
13 |
175.4 |
2062 |
|
LZ19 |
630 |
750 |
280～450 |
380～650 |
970 |
695 |
322 |
14 |
323.2 |
3068 |
|
LZ20 |
1120 |
650 |
320～500 |
380～650 |
1160 |
800 |
355 |
15 |
669.4 |
4715 |
|
LZ21 |
1800 |
530 |
380～630 |
450～800 |
1440 |
1020 |
360 |
18 |
1880 |
8599 |
|
LZ22 |
2240 |
500 |
420～750 |
540～800 |
1520 |
1100 |
405 |
19 |
2596 |
9473 |
|
LZ23 |
2800 |
460 |
480～850 |
540～880 |
1640 |
1240 |
440 |
20 |
3982 |
12095 |
|
注：1：重量、轉動慣量是按Y/J1軸孔組合型式和最小軸孔的計算值。
2：短時過載不得超過公稱轉矩Tn值的2倍。 |
