      當前位置：減速機首頁 >> 產品大全 >> 異步電動機 >> YLJU系列力矩齒輪減速三相異步電動機 >> YLJU系列力矩齒輪減速三相異步電動機外形安裝尺寸


















			　YLJU系列力矩齒輪減速三相異步電動機在線購買
















　　







			　本產品詳細參數










                    YLJU系列力矩齒輪減速三相異步電動機外形安裝尺寸












                    詳細介紹：

      發布時間：2007/8/17 8:47:05












      YLJU系列力矩齒輪減速三相異步電動機外形安裝尺寸

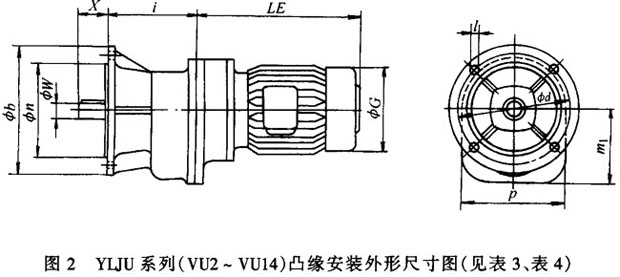

      圖2 YLJU系列（VU2～VU14）凸緣外形尺寸圖（見表3、表4）

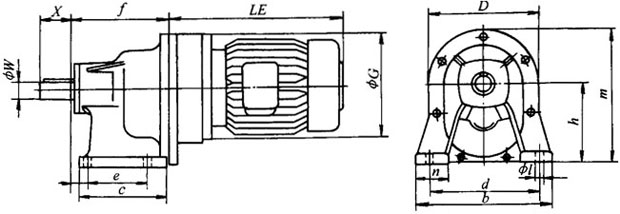

                                              表2                         （單位：mm）








      機座號



      b



      c



      d



      e



      f



      l



      m



      n



      h



      w



      x





      U2



      140



      100



      116



      60



      102



      11



      160



      30



      90



      17



      40





      U8



      170



      111



      140



      60



      116



      11



      200



      35



      120



      25



      50





      U14



      250



      164



      200



      110



      177



      14



      245



      60



      145



      30



      60





      表3                               (單位:mm)








      機座號



      b



      d



      i



      l



      m1



      n



      p



      w



      x





      VU2



      160



      130



      102



      11



      88



      110



      132



      17



      40





      VU8



      200



      165



      116



      11



      118



      130



      160



      25



      50





      VU2



      250



      215



      177



      14



      143



      180



      200



      30



      60


                        YLJU系列力矩齒輪減速三相異步電動機外形安裝尺寸





                                 表4  陪用的電動機有關尺寸                             (單位:mm)








      電動機中心高(機座號)



      63



      71



      80



      90S



      90L



      100L



      112M





      LE



      221



      245



      330



      365



      365



      410



      430





      G



      130



      145



      175



      195



      195



      215



      240
