一、概述

YGD型三相異步電動機是一種高起動轉矩，低起動電流的籠型異步電動機。

該電動機保留了籠型電動機的優點，又使較差的起動性能得到了改善，基本上達到了繞線轉子異步電動機加起動變阻器所具有的起動性能。

電動機特別適合用于即要起動電流小，又要起動轉矩大的場合，如牽引、球蘑機、輸油設備等，廣泛用于冶金、礦山、石油等部門。

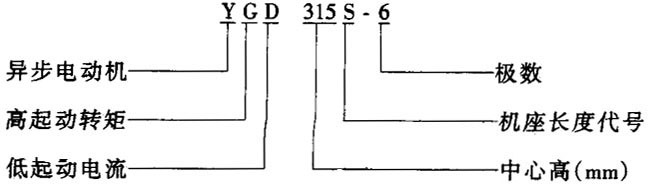

型號含義

電動機的額定電壓為380V，額定功率為50H_Z工作制為連續S1。



     二、結構簡介

電動機的外殼防護等級為IP44。安裝結構型式為IMB3。

定子鐵心采用冷軋無取向硅鋼片，繞組采用高強度聚酯包線。

電動機的機座與端蓋均由鑄鐵制成。機座外表面有散熱片。

軸承采用滾動軸承。

接線盒位于機座右側（從軸伸端看），接線管口有螺紋鎖緊裝置，接線盒蓋和底座之間及接線盒與機座之間均有橡膠密封圈，保證密封性能。
