圓弧圓柱齒輪精度圖樣標注及應注明的尺寸數據（GB/T15753-1995）

詳細介紹：

發布時間：2007-6-9 14:33:18

分享到：

9圖樣標注及應注明的尺寸數據

9.1在齒輪工作圖上應標注齒輪的精度等級和側隙系數。

標注示例：

a.齒輪的三個公差組精度同為7級，采用標準齒形的滾刀時，可不標注側隙系數。

b.齒輪第Ⅰ公差組精度為7級，第Ⅱ、Ⅲ公差組精度均為6級，采用標準齒形的滾刀時，可不標注側隙系數。

c.齒輪的三個公差組精度同為4級，側隙有特殊要求j_n=0.10m_n。

9.2需要在圖上標注的一般尺寸數據

9.2.1頂圓直徑及其公差

9.2.2分度圓直徑

9.2.3根圓直徑及其公差

9.2.4齒寬

9.2.5孔（軸）徑及基本要求

9.2.6定位面（或軸徑）及其要求

9.2.7 齒輪表面粗糙度

9.3需要用表格列出的數據

9.3.1法向模數

9.3.2齒數

9.3.3基本齒廓（標準代號）

9.3.4壓力角

9.3.5螺旋角

9.3.6螺旋方向

9.3.7精度等級

9.3.8齒輪副中心距及其極限偏差

9.3.9配對齒輪圖號及齒數

9.3.10檢驗項目代號及其公差（或極限偏差）值

9.4其他

根據齒輪的具體形狀及其技術條件的要求，還應給出其他一切在齒輪加工和測量時所必需的數據。

9.4.1對于軸齒輪以及軸、孔不作為定心基準的大齒輪，在切齒前作定心檢查用的表面最大徑向跳動量必須規定。

9.4.2應將齒坯的實際外圓尺寸打在非基準端面或軸徑上，以便按此值推算并檢查切齒深度。

9.4.3當采用設計形、設計齒線時應以圖樣詳述其參數。

9.4.4給出必要的技術條件

9.4.5齒輪滾刀應符合GB/T14348.1、GB/T14348.2及929的要求。

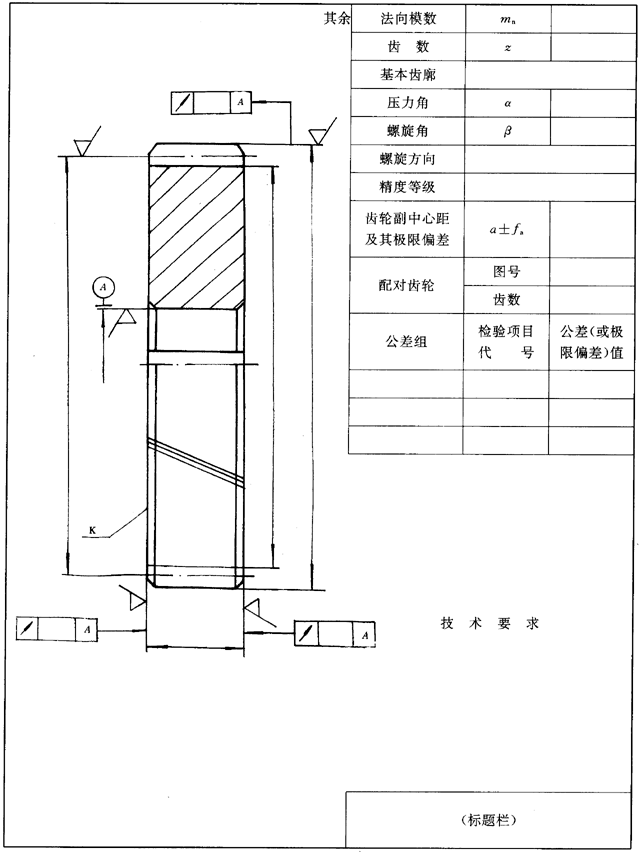

9.5示例

圖樣中的參數表一般放在圖樣的右上角。參數表中列出參數項目可根據需要增減，檢驗項目按功能要求而定。圖樣中的技術要求一般放在該圖的右下角，如下圖所示。

注：K面為基準面

表1 齒距累積公差F_P及K個齒距累積公差F_PK值 μm

L，mm		精度等級
大于	到	4	5	6	7	8
-	32	8	12	20	28	40
32	50	9	14	22	32	45
50	80	10	16	25	36	50
80	160	12	20	32	45	63
160	315	18	28	45	63	90
315	630	25	40	63	90	125
630	1000	32	50	80	112	160
1000	1600	40	63	100	140	200
1600	2500	45	71	112	160	224
2500	3150	56	90	140	200	280
3150	4000	63	100	160	224	315
4000	5000	71	112	180	250	355
5000	7200	80	125	200	280	400

注：①F_PT和F_PK按分度圓弧長L查表。

②除特殊情況外，對于F_PK，K值規定取為小于z/6或z/8的最大整數

式中：d——分度圓直徑；m_n——法向模數；

z——齒數；β——分度圓螺旋角。

表2齒圈徑向跳動公差F_r值 μm

分度圓直徑，mm		法向模數mm	精度等級
大于	到	法向模數mm	4	5	6	7	8
-	125	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16	9 11 13 -	14 16 20 22	22 28 32 36	36 45 50 56	50 63 71 80
125	400	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25	10 13 14 16 20	16 18 22 25 32	25 32 36 40 50	40 50 56 63 80	56 71 80 90 112
400	800	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	11 13 14 18 22 28	18 20 22 28 36 45	28 32 36 45 56 71	45 50 56 71 90 112	63 71 80 100 125 160
800	1600	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	- 14 16 18 22 28	- 22 25 28 36 45	- 36 40 45 56 71	- 56 63 71 90 112	- 80 90 100 125 160
1600	2500	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	- - 18 20 25 32	- - 28 32 40 50	- - 45 50 63 80	- - 71 80 100 125	- - 100 112 140 180
2500	4000	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	- - - 22 25 32	- - - 36 40 50	- - - 56 63 80	- - - 90 100 125	- - - 125 140 180

表3公法線長度變動公差F_W值 μm

L，mm		精度等級
大于	到	4	5	6	7	8
-	125	8	12	20	28	40
125	400	10	16	25	36	50
400	800	12	20	32	45	63
800	1600	16	25	40	56	80
1600	2500	18	28	45	71	100
2500	4000	25	40	63	90	125

表4齒距極限偏差±f_pt

f_pt值 μm

分度圓直徑，mm		法向模數mm	精度等級
大于	到	法向模數mm	4	5	6	7	8
-	125	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16	4.0 5.0 5.5 -	6 8 9 10	10 13 14 16	14 18 20 22	20 25 28 32
125	400	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25	4.5 5.5 6.0 7.0 9.0	7 9 10 11 14	11 14 16 18 22	16 20 22 25 32	22 28 32 36 45
400	800	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	5.0 5.5 7.0 8.0 10 13	8 9 11 13 16 20	13 14 18 20 25 32	18 20 25 28 36 -	25 28 36 40 50 63
800	1600	＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	6.0 7.0 8.0 10 13	10 11 13 16 20	16 18 20 25 32	22 25 28 36 45	32 36 40 50 63
1600	2500	＞6.3～10 ＞10～16 ＞16～25 ＞25～40	8.0 9.0 11 14	13 14 18 22	20 22 28 36	28 32 40 50	40 45 56 71
2500	4000	＞10～16 ＞16～25 ＞25～40	10 11 14	16 18 22	25 28 36	36 40 50	50 56 71

表5 齒向公差F_β值

（一個軸向齒距內齒向公差F_β值） μm

L，mm		精度等級
大于	到	4	5	6	7	8
-	40	5.5	7	9	11	18
40	100	8.0	10	12	16	25
100	160	10	12	16	20	32
160	250	12	16	19	24	38
250	400	14	18	24	28	45
400	630	17	22	28	34	55

注：一個軸向齒距內的齒向公差按軸向齒距查表。

表6軸線平行度公差

x方向軸線平行度公差f_x=F_β	F_β見表5
y方向軸線平行度公差f_y=1/2F_β

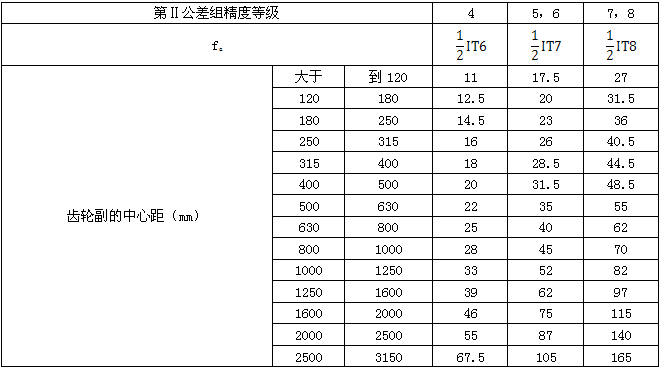

表7 中心距極限偏差±f_a

f_a值 μm

表8 弦齒深極限偏差±E_h

E_h值 μm

分度圓直徑，mm		法向模數mm	精度等級
大于	到	法向模數mm	4	5，6	7，8
-	50	1.5～3.5 ＞3.5～6.3	10 12	12 15	15 19
50	80	1.5～3.5 ＞3.5～6.3 ＞6.3～10	11 13 15	14 16 19	17 20 24
80	120	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16	12 14 17 -	15 18 21 -	18 21 26 32
120	200	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	13 15 18 - -	16 19 23 - -	21 23 27 34 49
200	320	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	15 17 20 - -	18 21 24 - -	23 26 30 36 53
320	500	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	17 18 21 - -	21 23 26 - -	24 27 32 38 57
500	800	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	18 27 23 - -	23 26 28 - -	- 30 34 42 57
800	1250	＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	- 23 25 -	- 28 31 -	34 38 45 60
1250	2000	＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	25 27 - -	31 34 - -	38 42 49 68
2000	3150	＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	27 30 - -	34 38 - -	- 45 53 68
3150	4000	＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	30 36 - -	38 45 - -	- 49 57 75

注：對于音圓弧齒輪，弦齒深極限偏差取±E_h/0.75。

表9齒根圓直徑極限偏差±E_df

E_df值 μm

分度圓直徑，mm		法向模數mm	精度等級
大于	到	法向模數mm	4	5，6	7，8
-	50	1.5～3.5 ＞3.5～6.3	15 19	19 24	23 30
50	80	1.5～3.5 ＞3.5～6.3 ＞6.3～10	17 21 27	21 26 34	26 33 42
80	120	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16	19 23 29 -	24 28 36 -	29 36 45 57
120	200	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	22 26 32 - -	27 32 39 - -	33 38 49 60 90
200	320	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	24 29 34 - -	30 36 42 - -	38 42 53 64 94
320	500	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	27 32 38 - -	34 39 48 - -	42 50 57 68 98
500	800	1.5～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	32 36 41 - -	39 45 51 - -	- 53 60 75 105
800	1250	＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	41 46 - -	51 57 - -	60 68 83 113
1250	2000	＞6.3～10 ＞10～16 ＞16～32	48 - -	60 - -	75 90 120
2000	3150	＞6.3～10 ＞10～16 ＞16～32	60 - -	75 - -	- 105 135
3150	4000	＞10～16 ＞16～32	- -	- -	120 150

注：對一單圓弧齒輪，齒根圓直徑極限偏差取E_df/0.75。

表10接觸跡線長度和位置偏差

齒輪類型及檢驗項目			精度等級
			4	5，6		7，8
雙圓弧齒輪	接觸跡線位置偏差		±0.11m_n	±0.15m_n		±0.18m_n
	按齒長不少于工作齒長%	第一條	95	90	90	85	80
		第二條	75	70	60	50	40
單圓弧齒輪	接觸跡線位置偏差		±0.15m_n	±0.20m_n		±0.25m_n
	按齒長不少于開作齒長%		95	90		85

表11接觸斑點

齒輪類型及檢驗項目			精度等級
齒輪類型及檢驗項目			4	5	6	7	8
雙圓弧齒輪	按齒高不少于工作齒高		60	55	50	45	40
	按齒長不少于工作齒長	第一條	95	95	90	85	80
	按齒長不少于工作齒長	第二條	90	85	80	70	60
單圓弧齒輪	按齒高不少于工作齒高		60	55	50	45	40
單圓弧齒輪	按齒長不少于開作齒長		95	95	90	85	, 80

對于齒面硬度≥300HBS的齒輪副，其接觸斑點沿齒高方向應為0.3m_n。
