      圓柱齒輪 檢驗實施規范 第1部分:輪齒同側齒面的檢驗齒輪的檢驗項目、偏差位置的識別(GB/Z18620.1-2002)
        詳細介紹:
      發布時間:2007-6-7 9:25:52
      分享到:

      4齒輪的檢驗項目
      各種輪齒要素的檢驗,需要多種測量操作。首先,必須保證在所有測量中如涉及齒輪旋轉時,齒輪實際工作的軸線應與測量過程中旋轉軸線相重合。
      在檢驗中,既不經濟也沒有必要測量全部輪齒要素的偏差,如單個齒距、齒距累積、齒廓、螺旋線、切向和徑向綜合偏差、徑向跳動、表面粗糙度等,因?yàn)槠渲杏行┮貙τ谔囟X輪的功能并沒有明顯的影響。另外,有些測量項目可以代替別的一些項目,例如切向綜合偏差檢驗?zāi)艽纨X距偏差檢驗,徑向綜合偏差檢驗?zāi)艽鎻较蛱鴦訖z驗。由于考慮到有這類情況,在ISO/TR10063中按齒輪工作性能推薦了檢驗組和公差族。然而,應該強調,對于質量控制測量項目的減少,必須由采購方與供方協商確定。
      5偏差位置的識別
      結合輪齒的測量,識別偏差的方便辦法是闡明其涉及的位置,如右齒面、左齒面、齒距或它們的成組。
      5.1右或左齒面數
      選定齒輪的一面作基準面,并標上字母“Ⅰ”,另一個非基準面為“Ⅱ”

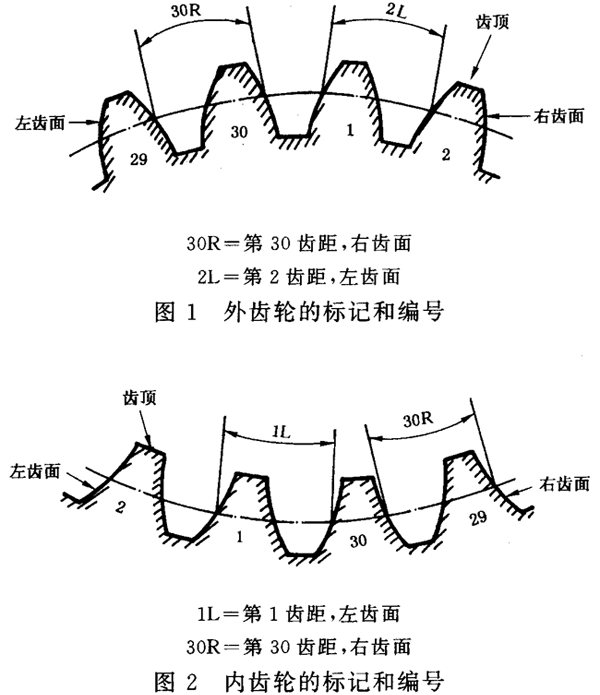

      對著基準面進行觀察,看到齒和齒頂,則右齒面在右邊,左齒面在左邊(見圖1、圖2)。
      右和左齒面分別用字母“R”和“L”表示。
      圓柱齒輪 檢驗實施規范 第1部分:輪齒同側齒面的檢驗齒輪的檢驗項目、偏差位置的識別
      5.2斜齒輪的右旋或左旋
      外齒或內齒斜齒輪的螺旋方向,由右旋或左旋表示,螺旋方向分別由字母“r”和“l(fā)”表示。當齒輪軸豎立于觀察者前方,所見輪齒向右(左)上方傾斜者為右(左)旋齒輪。
      5.3齒與齒面的編號
      對著齒輪的基準面看,以順時針方向順序地?cái)?shù)齒數,齒數后寫上字母R或L,表示它是右或左齒面,比如“齒面29L”。
      5.4齒距的編號
      單個齒距的編號和下個齒的編號有關,第N齒距介于“N-1”齒和第“N”齒的同側齒面之間,用字母R或L表示齒距是介于右齒面還是左齒面之間,例如“齒面2L”(見圖1)。
      5.5齒距數“k”
      偏差符號的下標“k”表示所要測量偏差的相鄰齒距的個數,實踐中,數字往往取代k,比如FP3表示3個齒距的齒距累積偏差。
      5.6檢驗的規定
      通常,測量應在鄰近齒高的中部和(或)齒寬的中部進行,如果齒寬大于250mm,則應增加兩個齒廓測量部位,即在距齒寬每側約15%的齒寬處測量,齒廓和螺旋線偏差應至少在3個以上均布的位置同側的齒面上測量。
