      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算(GB10063-88)
        詳細介紹:
      發布時間:2007-6-5 16:07:31
      分享到:

      6齒根彎曲強度計算
      6.1基本計算式
      進行齒根彎曲強度驗算時,須分別計算大、小齒輪許用傳遞的功率,其值必須大于要求的當量功率,即
      PFP=CF1CF2C­F3CF4σFENT/(KVYFs­S­Fmin)≥KAP……………………(15)
      6.2系數CF1
      CF1是考慮小齒輪的齒數z1、法向模數mn、小齒輪的轉速n1對齒根彎曲強度的影響。
      CF1=52.4×10-6z1mn2n1………………(16)
      CF1的圖解線圖見圖16。
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算

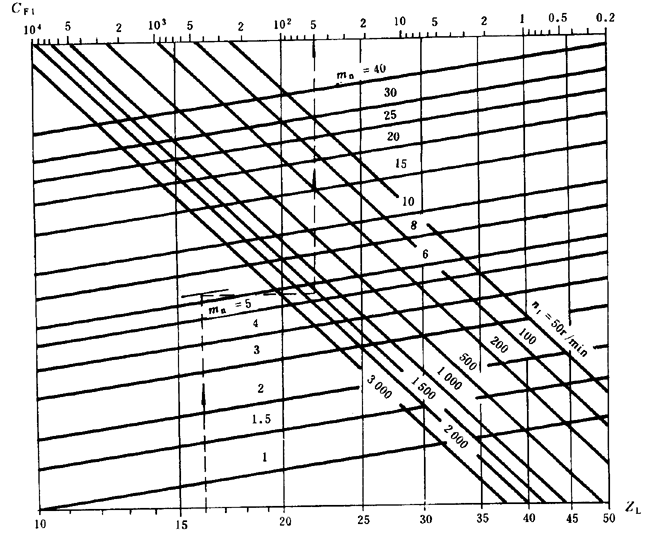

      圖16系數CF1
      6.3系數CF2
      CF2是考慮端面重合度εα和螺旋角β對彎曲強度的影響。
      CF2=1/(YεYβcosβ)………………(17)
      αn=20時,CF2的圖解線圖見圖17。
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算

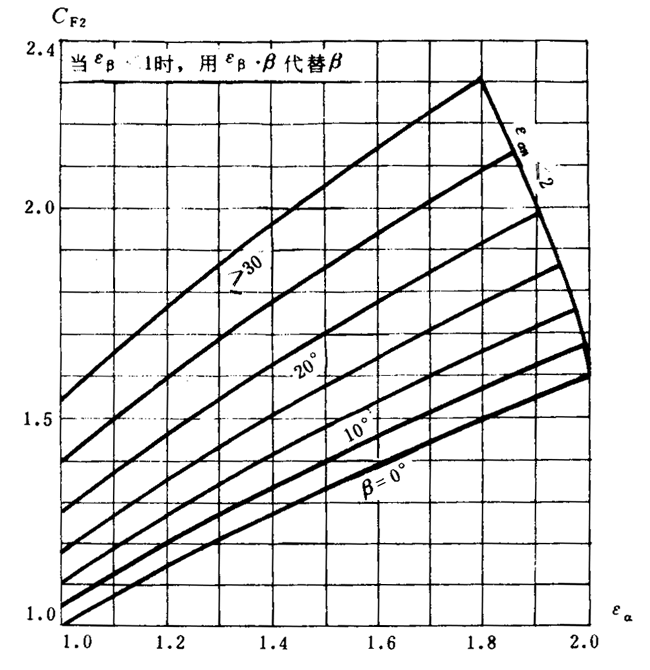

      圖17系數CF2
      6.4系數CF3
      CF3是考慮齒向載荷分布系數KFβ和齒間載荷分配系數KFα對齒根彎曲強度的影響。本標準取KFβ=KHβ,KFα=KHα(這樣取值偏于安全)。
      CF3=10-3·b/(KK)=10-3·b/(KK)=103CH3/d12……………………(18)
      CF3的圖解線圖見圖4至圖7。
      6.5系數CF4
      CF4是考慮相對齒根圓角敏感系數YσrilT、相對齒根表面狀況系數YRrilT和尺寸系數YX
      對齒根彎曲強度的影響。
      CF4=YσrilTYRrilT YX……………………(19)
      按疲勞強度及靜強度計算時,CF4值應分別確定。
      式(19)中,YσrilT和YRrilT可近似地由表7查。籝X由圖18查取。
      表7相對齒根圓角敏感系數YσrilT和相對齒根表面狀況系數YRrilT
      系數代號
      齒根圓角數qs和粗糙度Rz的范圍
      疲勞強度計算
      靜強度計算
      YσrilT
      qs≥1.5
      1
      1
      qs<1.5
      0.95
      0.7
      YRrilT
      Rz≤16μm
      1
      1
      Rz>16μm
      0.95
      1
      注:,SFn為齒根危險截面處齒厚, 為齒根過渡曲線與30切線切點處的曲率半徑。qs取值范圍見圖21和圖22。
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算
      圖18彎曲強度計算的尺寸系數YX
      a—結構鋼、調質鋼、球墨鑄鐵,珠光體可鍛鑄鐵;b—表面硬化鋼;c—灰鑄鐵;d—靜載下的所有材料
      6.6齒輪材料的彎曲疲勞強度基本值σFE
      齒輪材料的彎曲疲勞強度基本值σFE是用齒輪材料制成的無缺口試件,在完全彈性范圍內經受脈動載荷作用時的名義彎曲疲勞極限。
      σFEFlimYST……………………………………(20)
      式中,σFlim為試驗齒輪的彎曲疲勞極限,YST為試驗齒輪的應力修正系數,YST=2.0。
      σFE值可以從圖19(a)、(b)、(c)、(d)、(e)查得。對工業齒輪,通常按MQ級質量要求先取σFE值。ML、MQ及ME級質量要求的材料性能及其熱處理要求,見GB 8539。
      對于在對稱循環載荷下工作的齒輪(如行星輪、中間齒輪),應將從圖中查得的σFE值乘以系數0.7,對于雙向運轉工作的齒輪,其σFE值所乘系數可以稍大于0.7。
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算

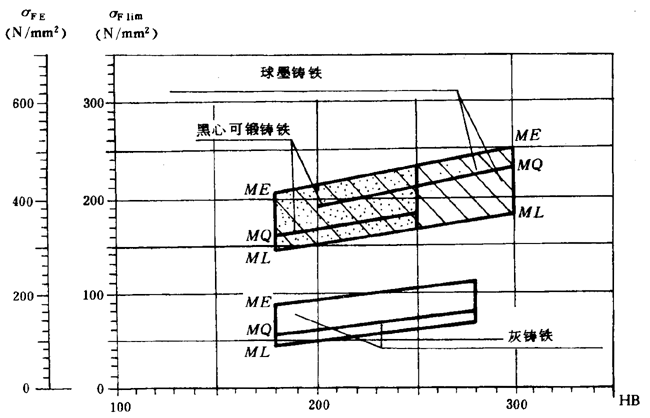

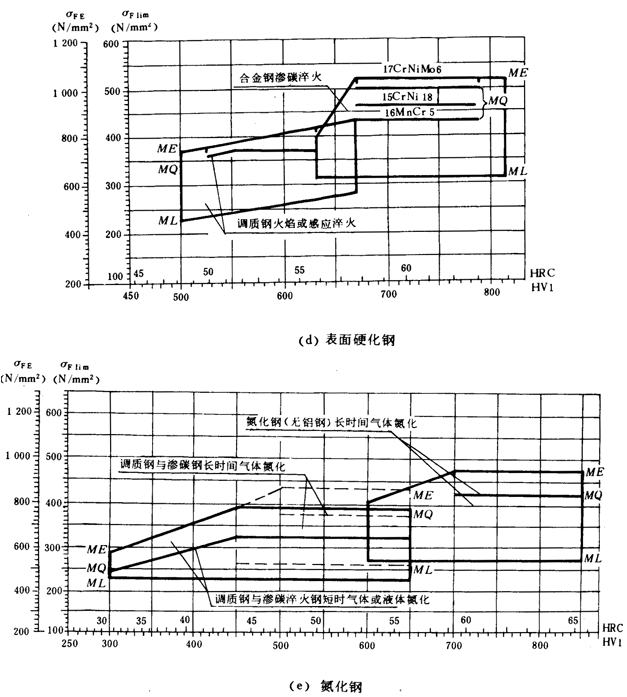

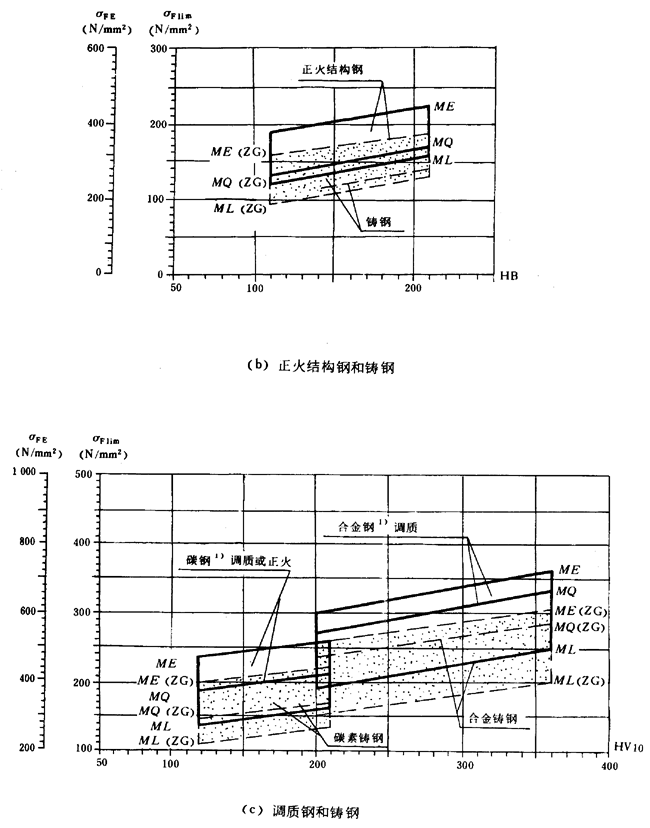

      圖19齒輪材料的彎曲疲勞強度基本值σFE、齒根彎曲疲勞極限σFlim
      注:1)含碳量>0.32%。
      6.7齒根彎曲強度計算的壽命系數YNT
      YNT是考慮當齒輪只要求有限壽命(NL<3×106)時,齒根彎曲強度可以提高的系數。
      對持久壽命的齒輪YNT=1.0。
      對有限壽命的齒輪YNT值可由圖20查得。
      對于在變載荷下工作的齒輪,在已知載荷圖譜時,應力循環次數NL應為其當量應力循環次數,見附錄A。
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算

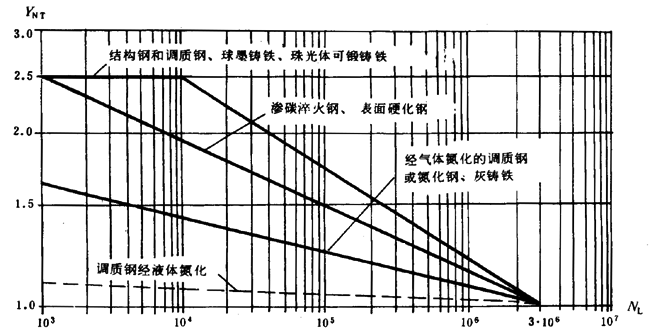

      圖20壽命系數YNT
      6.8復合齒形系數YFS
      復合齒形系數YFS= YFa YSa,它是考慮力作用于齒頂時,齒形和齒根圓角引起的應力集中、以及壓應力、剪應力等對齒根應力的影響。其中YFa為力作用于齒頂時的齒形YSa為力作用于齒頂時的應力修正系數。
      YFs可根據齒數z(zv)、變位系數x由圖21至圖22查得。
      內齒輪的復合齒形系數YFs用替代齒條(Z=∞)來確定,見圖21圖22的圖注。

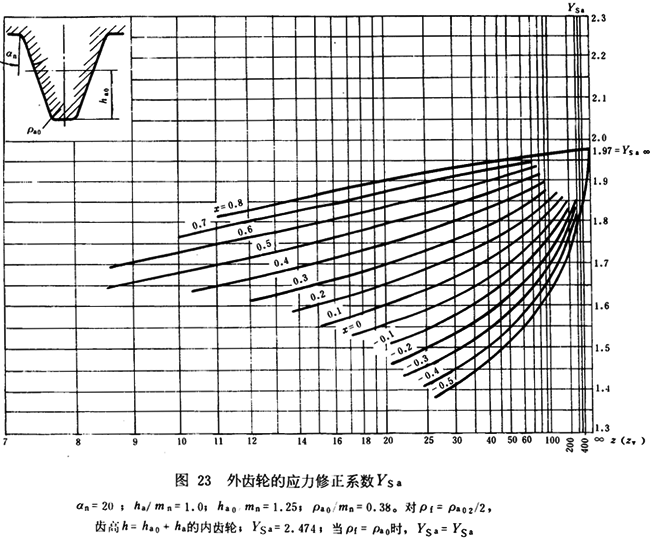

      應力修正系數YFs可根據齒數z(zv)及變位系數X由圖23和圖24查得。YSa僅用于齒根靜強度計算。在進行靜強度計算時,應把按圖21、圖22查得的復合齒形系數除以YSa。
      6.9齒根彎曲強度的最小安全系數SFmin
      安全系數的選用原則,見2.10條。
      本標準推薦取最小安全系數;
      SFmin=1.4……………………………………(21)
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算

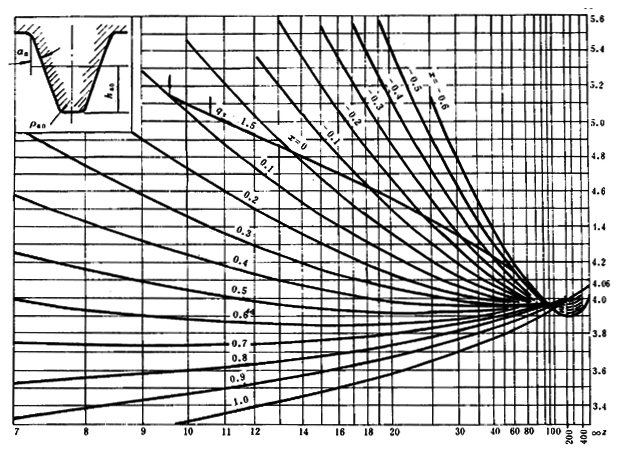

      圖21外齒輪的復合齒形系數YFS
      αn=20°;ha/mn=1;hao/mn=1.25;ρa0/mn=0.38.
      對于ρf=ρa02/2,齒高h=ha0+ha的內齒輪,YFS=5.10,當ρf=ρa0時,YFS= YFS
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算

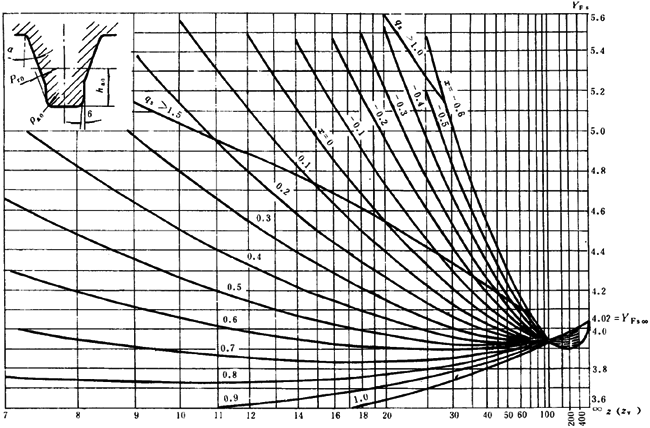

      圖22外齒輪的復合齒形系數YFS
      αn=20°;ha/mn=1;hao/mn=1.4;ρa0/mn=0.4;剩余凸臺量0.02mn
      刀具凸臺量Pr0=0.02mn+q,q=磨削量
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算
      通用機械漸開線圓柱齒輪承載能力簡化計算方法齒根彎曲強度計算

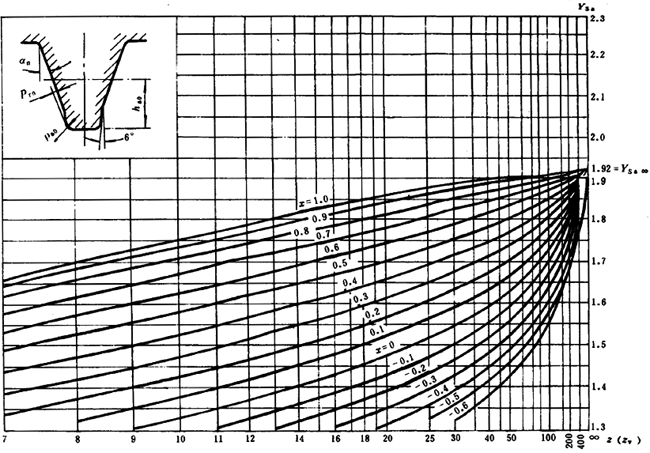

      圖24 外齒輪的應力修正系數YSa
      αn=20°;ha/mn=1;hao/mn=1.4;ρa0/mn=0.4;剩余凸臺量0.02mn,
      刀具凸臺量Pr0=0.02mn+q,q=磨削量
