7 嚙合線上的參數
嚙合線上的點用無量綱線性參數гy來表示,在嚙合線與小輪基圓的切點處гy為-1,在節點處гy為0[33],見圖3。
a 基節

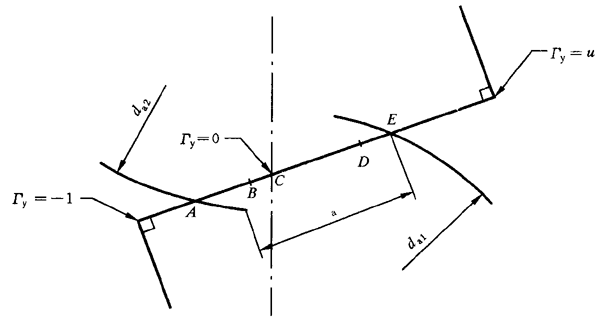

圖3 嚙合線上的參數
在接觸軌跡上的任意點處:
在接觸軌跡的下界點處:
在單對齒嚙合區下界點處:
在單對齒嚙合區上界點處:
在接觸軌跡的上界點處:
上述式中,齒頂壓力角定義為:
錐齒輪的參數既可以用當量幾何參數來計算(見GB/T 10062.1附錄A),也可以用下述公式計算(也適用于軸交角∑=δ1+δ2不等于90°時的情況)。
在嚙合線上的任意點處:
ρy1=Rm·tanδ1·sinat·(1+гy) …………………………………………(37)
ρy2=Rm·tanδ1·sinat·(u+гy) …………………………………………(38)

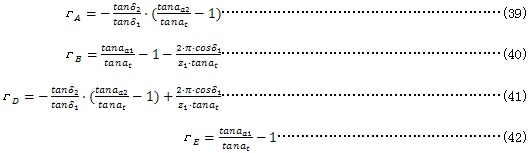

在嚙合線上的特征點處:
上述式中,壓力角被定義為:
式中:
δ1——小輪的節錐角,單位為度(°);
δ2——大輪的節錐角,單位為度(°);
Rm——中點(齒寬中心)錐距,單位為毫米;
ham1——小輪齒寬中點齒頂高,單位為毫米;
ham2——大輪齒寬中點齒頂高,單位為毫米;
rm1——小輪齒寬中點節圓半徑,單位為毫米;
rm2——大輪齒寬中點節圓半徑,單位為毫米。
