本標準規定漸開線圓柱齒輪圖樣上應注明的尺寸數據，在特殊情況下，還應補充其它有用的或必需的數據。
本標準等效采用國際標準ISO1340-1976《圓柱齒輪—為了獲得所需要的齒輪用戶提供給制造廠家的數據》。
1 需要在圖樣上標注的一般尺寸數據
1.1 頂圓直徑及其公差
1.2 分度圓直徑
1.3 齒寬
1.4 孔（軸）徑及其公差
1.5 定位面及其要求
1.6 齒輪表面粗糙度
2需要用表格列出的數據
2.1法向模數
2.2齒數
2.3基本齒廓（符合GB 1356-78《漸開線圓柱齒輪基準齒形》時僅注明齒形角，不符合時則應以圖詳述其特性）
2.4齒頂高系數
2.5螺旋角
2.6螺旋方向
2.7徑向變位系數
2.8齒厚：公稱值及其上、下偏差（法向齒厚公稱值及其上、下偏差，或公法線平均長度及其上、下偏差，或量柱（球）測量距及其上、下偏差）
2.9精度等級
2.10齒輪副中心距及其極限偏差
2.11配對齒輪的圖號及其齒數
2.12檢驗項目代號及其公差（或極限偏差）值
3其它
根據齒輪的具本體形狀及其技術條件的要求，還應給出其它一切在齒輪加工和測量時所必需的數據。
3.1 對一帶軸的小齒輪，以及軸、孔不作為定心基準的大齒輪，在切齒前作定心檢查用的表面最大徑向跳動量必須規定。
3.2為檢驗輪齒的加工精度，對某些齒輪尚需指出其它一些技術參數（如基圓直徑），或其它作為檢測用的尺寸參數和形位公差（如齒頂圓柱面）。
3.3當采用設計齒形、設計齒向時應以圖樣詳述其參數。
3.4給出必要的技術要求。
4示例

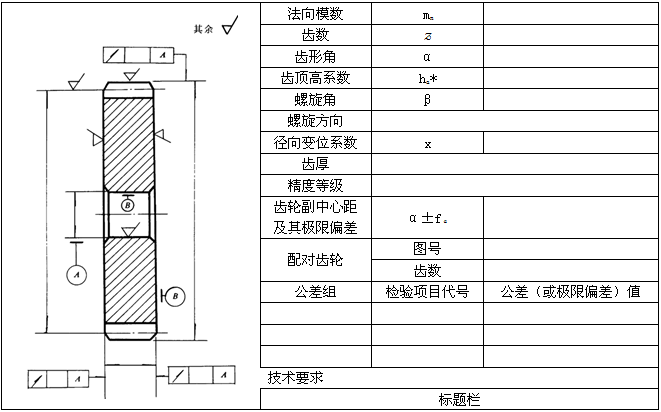

圖樣中的參數表一般放在圖樣的右上角。參數表中列出的參數項目可根據需要增減，檢驗項目按功能要求而定。圖樣中的技術要求一般放在該圖的右下角，如下圖所示：
附錄A

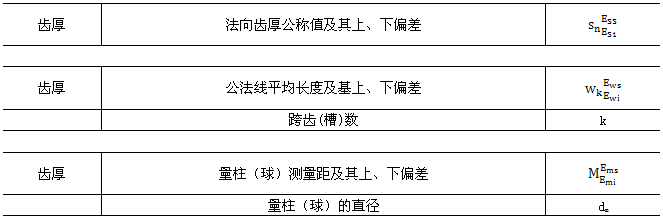

齒厚的幾種檢驗方法在表格中的標注示例
（參考件）
附加說明：
本標準由中華人民共和國機械工業部提出，由機械工業部鄭州機械研究所歸口。
本標準由機械工業部鄭州機械研究所負責起草。
本標準主要起草人張遠國、趙梅珍、謝時驊。
