KPTH型漸開線圓柱齒輪減速器外形及安裝尺寸（JB/T10243-2001）

詳細介紹：

發布時間：2007-6-30 14:38:44

分享到：

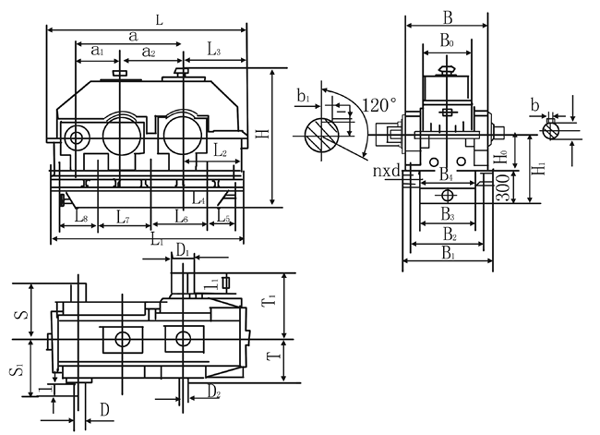

KPTH型減速器外形尺寸（摘自JB/T 10243—2001）

KPTH型減速器外形尺寸（摘自JB/T 10243—2001）

型號	中心距					中心高		輪廓尺寸					B₀	B₁
	a		a₁	a₂		H₀		H		L		B
KPTH710(2)	1210		500	710		560		1770		2615		1190	580	1290
KPTH800(2)	1360		560	800		560		1955		2845		1260	640	1390
KPTH900(2)	1530		630	900		560		2190		3150		1420	780	1520
KPTH1000(2)	1710		710	1000		560		2400		3420		1420	790	1600
KPTH1120(2)	1920		800	1120		710		2600		3660		1580	900	1640
KPTH1250(2)	2150		900	1250		710		2770		4180		1810	990	1950
型號	B₃		B₄	L₁		L₂		L₃		H₁		地腳尺寸
												d	n	B₂
KPTH710(2)	680		660	2545		780		915		895		M42	10	940
KPTH800(2)	690		665	2695		840		975		975		M48		1000
KPTH900(2)	810		780	2990		930		1070		1150				1150
KPTH1000(2)	1000		865	3370		965		1090		1240				1320
KPTH1120(2)	1040		990	3510		1060		1195		1335		M56		1440
KPTH1250(2)	1110		1060	4020		1240		1380		1415				1550
型號	地腳尺寸									高速軸
	L₄		L₅	L₆		L₇		L₈		l		D	b	t
KPTH710(2)	280		280	780		500		400		140		110	28	116
KPTH800(2)	315		315	875		560		450		160		125	32	132
KPTH900(2)	355		355	985		630		505		165		140	36	148
KPTH1000(2)	350		480	1000		770		650		180		160	40	169
KPTH1120(2)	450		500	1020		975		675		200		190	45	200
KPTH1250(2)	500		500	1400		900		685		200		190	45	200
型號	S	S₁		低速軸					T		T₁	D₂	最大重量 /kg
				l₁	D₁		b₁	t₁
KPTH710(2)	845	820		240	240		72	24	650		930	75	9913
KPTH800(2)	895	870		260	280		84	28	690		990		13510
KPTH900(2)	980	965		280	300		90	30	770		1100		16600
KPTH1000(2)	1000	975		350	340		102	34	770		1190		20525
KPTH1120(2)	1055	1030		400	410		123	41	840		1290		24200
KPTH1250(2)	1235	1200		400	410		123	41	985		1420		34255
