1.1適用范圍
該系列適用于小齒輪轉速為1000~20000r/min、節圓線速度不小于25m/s、結構形式為外嚙合的直齒、斜齒或人字齒的單級、閉式、平行軸、硬齒面的齒輪箱。
1.2分類
(1)裝配型式

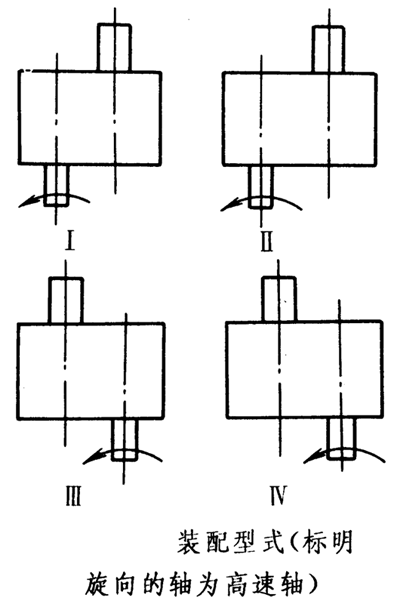

齒輪箱的裝配有四種型式,具體型式見下圖。
(2)齒輪箱標記
齒輪箱代號包括齒輪箱的型號、中心距、公稱傳動比以及裝配型式。
1)齒輪箱型號 以GS表示高速漸開線圓柱齒輪箱。

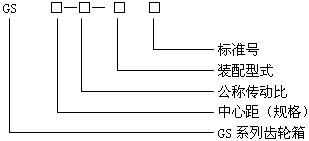

2)標記方法。
3)標記示例 中心距為250mm,公稱傳動比為6.50,裝配型式為Ⅱ,其代號為
GS250-6.5-Ⅱ JB/T7514—94
(3)基本參數
1)齒輪模數應符合GB1357的規定,其范圍為1.5~10mm。
2)GS系列齒輪箱的規格以中心距的數值大小來劃分,中心距應符合表2.4-1的規定。
表2.4-1 GS系列齒輪箱中心距 (mm)
160 |
200 |
224 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
530 |
560 |
600 |
630 |
670 |
— |
3)公稱傳動比i=1.0~8.0,實際傳動比應滿足用戶要求,允許相對誤差在0.5%的范圍內。
4)齒輪基本齒廓應符合GB1356規定。特殊情況下,允許設計者采用其他漸開線齒廓。
