GH系列滾柱活齒減速器適用于紡織、輕工、化工等行業的機械傳動與能源、水泥、建工、冶金等設備的中小功率輔機機械傳動。
減速器輸入軸的轉速不大于1500r/min；減速器工作環境溫度為-40～+45℃，低于0℃時，啟動前潤滑油應預熱。
（1）標記與示例

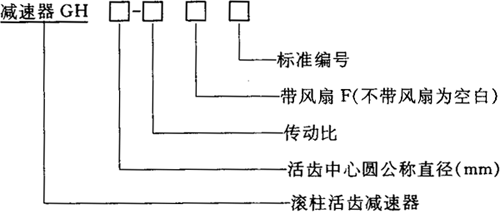

1）標記方法
2）標記示例活齒中心圓公稱直徑DZ=150mm，傳動比i=29，帶風扇的滾柱活齒減速器標記為：
減速器GB150-29F JB/T6137-92
（2）基本參數
1）減速器活齒中心圓公稱直徑DZ 100，120，150，180，220，270。
2）減速器的傳動比I 14，17，20，24，29，35，43，53。
3）減速器的偏心矩a 1.25，1.37，1.50，1.63，1.75，1.87，2.00，2.25，2.37，2.50，2.75，3.00，3.25，3.50，3.75，4.00，4.25，4.75，5.00，5.50，6.00，7.00。
4）減速器活齒直徑dz按GB4661規定的圓柱滾子直徑系列選取。
（3）外形尺寸
見表6-1。
（4）承載能力
減速器的額定輸入功率見表6-2，減速器的額定輸出轉矩見表6-3。
（5）選用舉例
【例】某輕工機械傳動減速品，驅動電機的轉速n1′=1480r/min，傳動比i′=17，輸入功率P1′=1.5kW，每日一班（8h）生產，滿負荷工作時間tw=7h，每次啟動后負荷工作時間約3h，選用一臺滾柱活齒減速器。
表6-1型式與尺寸
|
型號與規格GH |
A |
B |
L |
H |
D |
LF |
DF |
h |
d1 |
l1 |
b1 |
t1 |
|
100 |
170 |
172 |
361 |
188 |
168 |
- |
- |
90 |
16j6 |
28 |
5 |
18 |
|
120 |
180 |
195 |
286 |
221 |
190 |
- |
- |
112 |
18jk6 |
28 |
6 |
20.5 |
|
150 |
215 |
240 |
350 |
290 |
236 |
410 |
175 |
140 |
20j6 |
36 |
6 |
22.5 |
|
180 |
230 |
300 |
354 |
346 |
290 |
391 |
175 |
160 |
24j6 |
36 |
8 |
27 |
|
220 |
287 |
325 |
414 |
391 |
320 |
474 |
205 |
180 |
28j6 |
42 |
8 |
31 |
|
270 |
310 |
400 |
480 |
440 |
380 |
530 |
240 |
225 |
32k6 |
58 |
10 |
35 |
|
型號與規格GH |
d2 |
l2 |
b2 |
t2 |
m1 |
m2 |
m3 |
m4 |
c |
d3 |
質量 |
|
100 |
25j6 |
42 |
8 |
28 |
140 |
141 |
46 |
30 |
12 |
9 |
14 |
|
120 |
30k6 |
58 |
8 |
33 |
150 |
150 |
40 |
45 |
16 |
11 |
25 |
|
150 |
38k6 |
58 |
10 |
43 |
175 |
190 |
78 |
50 |
20 |
13.5 |
50 |
|
180 |
45k6 |
82 |
14 |
48.5 |
185 |
240 |
45 |
60 |
22 |
17.5 |
76 |
|
220 |
50k6 |
82 |
14 |
53.5 |
227 |
245 |
60 |
80 |
25 |
17.5 |
100 |
|
270 |
65m6 |
105 |
18 |
69 |
260 |
310 |
76 |
100 |
30 |
22 |
135 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
表6-2減速器的額定輸入功率P1
|
傳動比i |
輸入轉速n1(r/min) |
型號規格 |
|
GH100 |
GH120 |
GH150 |
GH180 |
GH220 |
GH270 |
|
額定輸入功率P1（kW） |
|
14 |
1500 |
0.77 |
1.3 |
2.7 |
4.2 |
- |
- |
|
1000 |
0.52 |
0.84 |
1.8 |
2.8 |
- |
- |
|
750 |
0.39 |
0.63 |
1.4 |
2.1 |
- |
- |
|
17 |
1500 |
0.72 |
0.99 |
2.1 |
4.0 |
6.7 |
13.5 |
|
1000 |
0.48 |
0.66 |
1.4 |
2.7 |
4.5 |
9.0 |
|
750 |
0.36 |
0.49 |
1.1 |
2.0 |
3.3 |
6.7 |
|
20 |
1500 |
0.59 |
1.1 |
2.2 |
3.3 |
5.6 |
11.0 |
|
1000 |
0.39 |
0.72 |
1.5 |
2.2 |
3.7 |
7.3 |
|
750 |
0.29 |
0.54 |
1.1 |
1.7 |
2.8 |
5.5 |
|
24 |
1500 |
0.56 |
0.89 |
1.8 |
3.3 |
5.3 |
10.4 |
|
1000 |
0.38 |
0.59 |
1.2 |
2.2 |
3.5 |
6.9 |
|
750 |
0.28 |
0.44 |
0.91 |
1.6 |
2.6 |
5.2 |
|
29 |
1500 |
0.47 |
0.74 |
1.9 |
2.7 |
4.4 |
9.6 |
|
1000 |
0.31 |
0.49 |
1.2 |
1.8 |
2.9 |
6.4 |
|
750 |
0.24 |
0.37 |
0.93 |
1.3 |
2.2 |
4.8 |
|
35 |
1500 |
0.46 |
0.61 |
1.6 |
2.3 |
4.6 |
8.1 |
|
1000 |
0.31 |
0.41 |
1.0 |
1.5 |
3.1 |
5.4 |
|
750 |
0.23 |
0.31 |
0.78 |
1.1 |
2.3 |
4.1 |
|
43 |
1500 |
- |
0.59 |
1.6 |
2.3 |
3.8 |
7.6 |
|
1000 |
- |
0.39 |
1.1 |
1.5 |
2.5 |
5.1 |
|
750 |
- |
0.29 |
0.79 |
1.1 |
1.9 |
3.8 |
|
53 |
1500 |
- |
- |
1.3 |
1.9 |
3.2 |
6.4 |
|
1000 |
- |
- |
0.89 |
1.3 |
2.2 |
4.3 |
|
750 |
- |
- |
0.67 |
0.95 |
1.6 |
3.2 |
表6-3減速器的額定輸出轉矩T2
|
傳動比i |
型號規格 |
|
GH100 |
GH120 |
GH150 |
GH180 |
GH220 |
GH270 |
|
額定輸入功率P1（kW） |
|
14 |
61 |
99 |
216 |
332 |
- |
- |
|
17 |
67 |
92 |
199 |
375 |
623 |
1258 |
|
20 |
63 |
116 |
239 |
356 |
596 |
1207 |
|
24 |
70 |
110 |
225 |
407 |
658 |
1286 |
|
29 |
68 |
106 |
268 |
387 |
631 |
1389 |
|
35 |
77 |
102 |
258 |
375 |
764 |
1344 |
|
43 |
- |
113 |
304 |
434 |
734 |
1465 |
|
53 |
- |
- |
296 |
424 |
720 |
1427 |
【解】按已知條件n1′=1480r/min，可按1500 r/min選取減速器，根據工況條件，應考慮工況系數KA，滿足P1≥P1′KA=1.5×1.2=1.8(kW)
查表6-2，當n1=1500r/min，i=17,GH150的P1=2.1kW,可選定帶風扇的減速器型號規格為：減速器GH150-17F JB/T6137-92。
