ZQ、ZQH型圓柱齒輪減速器外形與安裝尺寸及軸端型式（JB1585-75）

詳細介紹：

發布時間：2007-6-29 13:43:09

分享到：

（4）外形與安裝尺寸及軸端型式

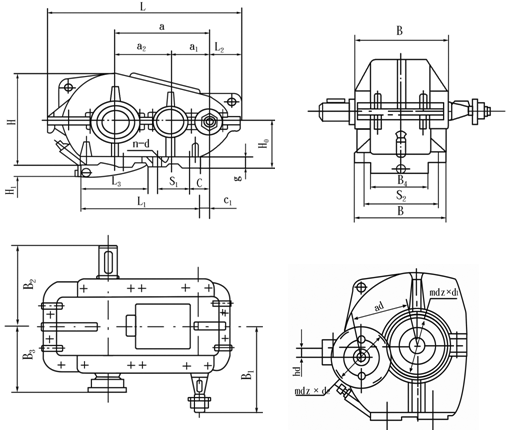

1）外形與安裝尺寸見表2-71。

表2-71ZQ、ZQH型圓柱齒輪減速器外形和安裝尺寸

型號		中心距			中心高 H₀	最大外形尺寸			軸端尺寸			L	L₂	L₃
		a	a₁	a₂		L	B	H	高速軸	低速軸
		a	a₁	a₂		L	B	H	B₁	B₂	B₃
ZQ ZQH	25	250	100	150	160-₁	540	230	325	200	220	164.5	345	101	-
	35	350	150	200	200-₁	730	290	405	260	250/(270)	214	470	132	-
	40	400	150	250	250-₁	826	310	490	270	300	234	490	133	-
	50	500	200	300	300-_1.5	986	350	590	330	325/(350)	270	620	148	-
	65	650	250	400	320-_1.5	1278	470	700	430	140	342	830	183	495
	75	750	300	450	320-_1.5	1448	510	745	450	450	362	1020	207	620
	85	850	350	500	400-_1.5	1632	580	875	510	525	403	1100	236	610
	100	1000	400	600	400-_1.5	1896	660	965	550	605	507	1350	257	870

型號		B4	H1	g	安裝尺寸						惰輪部分				最大重量 Kg
					C	C1	孔距		孔徑	孔數	ad	hd	md	Zd2
					C	C1	S1	S2	孔徑	孔數	ad	hd	md	Zd2
ZQ ZQH	25	—	—	20	60	28	235	190	17	4	—	—	—	—	—
	35	—	—	25	100	40	310	250	17	4	—	—	—	—	—
	40	—	—	25	110	80	370	270	17	4	—	—	—	—	—
	50	—	—	25	130	80	240	310	17	6	216	30	4	68
	65	318	95	35	160	85	215	410	25	8	276	50	4	69
	75	362	130	35	155	55	275	450	25	8	—	—	—	—	—
	85	418	105	40	155	75	300	520	32	8	272	30	4	73
	100	478	200	40	200	100	350	590	32	8	—	—	—	—	—

注：括號內尺寸只用于Z型加粗單伸軸端，盡可能不用。

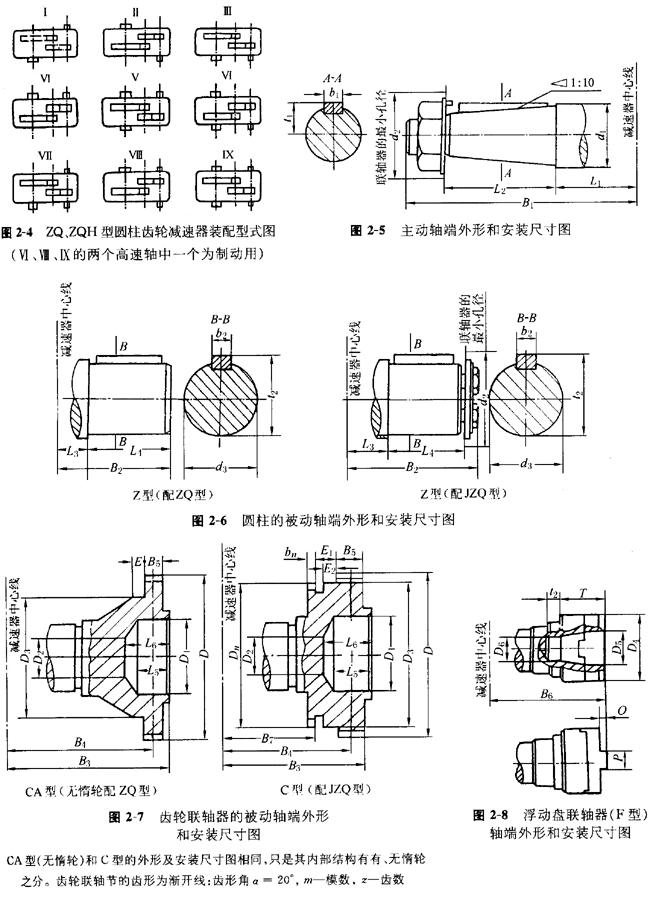

2）軸端裝配型式裝配型式共有9種，見圖2-4。

3）軸端型式有主動軸端（見圖2-5）和被動軸端。被動軸端又分圓柱軸端（Z型），見圖2-6；齒輪聯軸器的軸端（CA型、C型），見圖2-7；浮動盤聯軸器軸端（F型），見圖2-8。主動軸端和被動軸端個體尺寸見表2-72。

型號			ZQ-250	JZQ-250	ZQ-350	JZQ-350	ZQ-400	JZQ-400	ZQ-500	JZQ-500	ZQ-650	JZQ-650	ZQ-750	JZQ-750
主動軸	d₁ d₂ L₁ L₂ t₁ b₁ B₁		30 55 120 60 16 8 195	30 55 120 60 16.5 8 200	40 75 170 60 21.3 12 250	40 75 150 85 21.5 12 260	40 75 160 85 20.7 12 270	40 75 160 85 21.5 12 270	40 75 160 85 26.4 16 330	50 85 220 85 26.4 16 330	50 85 220 85 28 16 330	60 110 290 108 31.5 18 420	60 110 310 108 31.5 18 440	60 110 310 108 32.5 18 440
被動軸	Z 型 (圓柱的)	d₃ d₄ L₃ L₄ t₂ b₂ B₂	55 70 135 85 58.5 16 220	55 70 135 85 63 18 234	65 70 165 105 68.9 8 270	55 70 165 85 63 8 264	80 90 185 115 85 24 300	80 90 180 125 93 28 320	80 90 200 125 85 24 325	80 90 200 125 93 28 340	110 125 265 165 116.5 32 430	110 125 265 165 127 36 452	110 125 285 165 116.5 32 450	110 125 1285 165 127 36 467
被動軸	CA 型、 C 型、 CB 型 (齒輪聯 軸器的)	m Z D D₁ D₂ D₃ E B₃ B₄ B₅ L₅ L₆ b_n D_n E₁ E₂ B₇	3 40 126 65 40 100 24.5 164 154.5 20 35 40	3 40 126 65 40 100 24.5 164 154.5 20 35 40	3 48 150 90 40 110 27 214 189.5 25 45 60	3 48 150 65 50 110 27 202 189.5 25 45 60	3 56 174 90 40 140 35 234 207.5 25 45 60	3 56 174 80 50 135 35 220 207.5 25 45 60	4 56 232 120 40 170 25 270 238.5 35 50 75 15 168 26 16 195	4 56 232 100 65 170 25 250 238.5 35 50 75 15 168 26 16 195	6 56 348 170 45 260 32 342 310 40 68 95 15 284 35 0 255	6 56 348 140 85 260 32 330 310 40 68 95 15 284 35 0 255	6 56 348 170 45 260 32 362 330 40 68 95 15 284 36 0 274	6 56 348 140 85 260 32 350 330 40 68 95 15 284 36 0 274

型號			ZQ-850	JZQ-850	ZQ-1000	JZQ-1000	ZQ-400·	JZQ-400·	ZQ-500·	JZQ-500·	ZQ-650·	JZQ-650·
主動軸	d₁ d₂ L₁ L₂ t₁ b₁ B₁		90 150 340 135 46.7 24 510	90 150 340 135 49 24 510	90 150 380 135 46.7 24 550	90 150 380 135 49 24 550	40 75 160 85 20.7 12 270	40 75 160 85 20.7 12 270	50 85 220 85 26.4 16 330	50 85 220 85 26.4 16 330	60 110 290 108 31.5 18 420	60 110 290 108 31.5 420
被動軸	Z型 (圓柱的)	d₃ d₄ L₃ L₄ t₂ b₂ B₂	130 150 325 200 137.2 36 525	130 150 325 200 147 36 542	150 180 365 240 158.5 40 605	150 180 365 240 169 40 632	95 175 125 100.7 28 300	95 175 125 100.7 28 300	95 205 145 100.7 28 350	95 205 145 100.7 28 350	125 265 165 132.2 36 430	125 265 165 132.2 36 430
被動軸	CA型、 C型、 CB型 (齒輪聯 軸器的)	m Z D D₁ D₂ D₃ E B₃ B₄ B₅ L₅ L₆ b_n D_n E₁ E₂ B₇	8 54 448 200 105 260 22 403 363 50 78 100 15 260 30 22 308	8 54 448 200 105 260 22 403 363 50 78 100 15 260 30 22 308	8 54 448 170 100 260 22 388 363 50 68 95 15 260 30 22 308	10 48 500 200 90 320 45 507 442 60 98 126	10 48 500 180 100 320 36 430 400 60 72 100

型號		ZQ- 250	JZQ- 250	ZQ- 350	JZQ- 350	ZQ- 400	JZQ- 400	ZQ- 500	JZQ- 500	ZQ- 650	JZQ- 650	ZQ- 750	JZQ- 750	ZQ- 850	JZQ- 850	ZQ- 1000	JZQ- 1000
浮動盤聯 軸器	D₄ D₅ D₆ P O B₆ T t₂	100 50 40 25 10 170 50 25	100 50 40 25 10 170 50 25	120 60 45 30 12 222 72 30	120 160 45 30 12 222 72 30	150 60 45 35 15 250 90 30	150 60 45 35 15 250 90 30	200 80 60 50 20 290 110 40	200 80 60 50 20 290 110 40	250 110 70 60 25 370 130 45	250 110 70 60 25 370 130 45	275 110 75 75 25 410 150 50	275 110 75 75 25 410 150 50	300 120 75 75 25 480 180 50	300 120 75 75 25 480 180 50	325 130 80 80 30 495 180 60	325 130 80 80 30 495 180 60

注：1.打·號的減速器圓柱的單端被動軸軸頸d₃加粗了。其外形和安裝尺寸B₂應以此為準。選用填定標記時，最后應注明d₃的公稱尺寸。

2.減速器被動軸端，ZQ型分別采用Z、CA、CB型；JZQ型分別采用Z、C、F型。

3.ZQH型軸端型式與ZQ相同。

4.m、z分另為模數和齒數。
