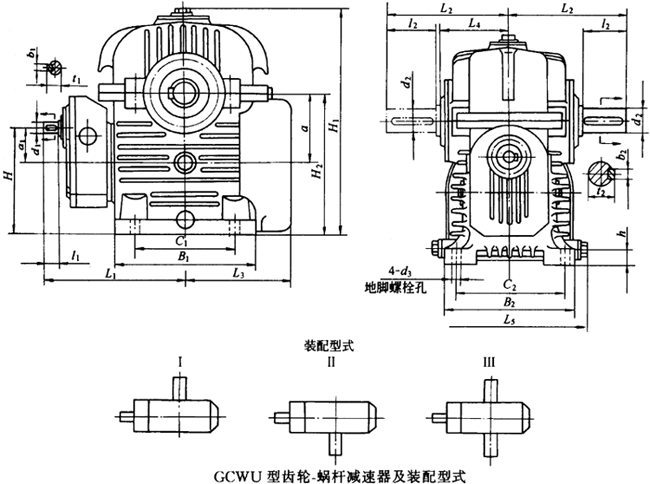

      GCWU型低速級蝸桿在蝸輪之下的齒輪-蝸桿減速器的裝配形式與主要尺寸(JB/T7008-1993)
        詳細介紹:
      發(fā)布時間:2007-6-28 9:37:04
      分享到:


      蝸桿減速器的裝配形式與主要尺寸

      型號\尺寸
      a
      a1
      B1
      B2
      C1
      C2
      i=35.5~56、100、112
      i=63~90、125~180
      d1
      l1
      b1
      t1
      L1
      d1
      l1
      b1
      t1
      L1
      GCWU100
      100
      63
      225
      240
      190
      200
      22j6
      36
      6
      24.5
      255
      19j6
      28
      6
      21.5
      247
      GCWU125
      125
      63
      260
      250
      226
      205
      22j6
      36
      6
      24.5
      273
      19j6
      28
      6
      21.5
      265
      GCWU160
      160
      80
      325
      300
      230
      250
      28j6
      42
      8
      31
      329
      24j6
      36
      8
      27
      323
      GCWU200
      200
      100
      400
      350
      280
      300
      42k6
      82
      12
      45
      443
      28j6
      42
      8
      31
      403
      GCWU250
      250
      125
      510
      410
      370
      350
      48k6
      82
      14
      51.5
      538
      38k6
      58
      10
      41
      514
      GCWU315
      315
      160
      640
      530
      470
      445
      65m6
      105
      18
      69
      635
      48k6
      82
      14
      51.5
      612
      GCWU355
      355
      160
      730
      580
      540
      490
      65m6
      105
      18
      69
      680
      48k6
      82
      14
      51.5
      657
      GCWU400
      400
      200
      790
      620
      620
      530
      80m6
      130
      22
      85
      785
      60m6
      105
      18
      64
      760
      GCWU450
      450
      200
      885
      680
      700
      580
      80m6
      130
      22
      85
      838
      60m6
      105
      18
      64
      813
      GCWU500
      500
      250
      1015
      750
      760
      640
      100m6
      165
      28
      106
      995
      80m6
      130
      22
      85
      960

      型號\尺寸
      i=200~315
      d2
      l2
      b2
      t2
      L2
      L3
      L4
      L5
      h
      H
      H1
      d1
      l1
      b1
      t1
      L1
      GCWU100
      14j6
      25
      5
      16
      244
      48k6
      82
      14
      51.5
      212
      180
      121
      139
      25
      175
      340
      GCWU125
      14j6
      25
      5
      16
      262
      55m6
      82
      16
      59
      222
      202
      133
      147
      30
      188
      408
      GCWU160
      19j6
      28
      6
      21.5
      315
      65m6
      105
      18
      69
      270
      245
      156
      172
      35
      240
      510
      GCWU200
      22j6
      36
      6
      24.5
      397
      88m6
      130
      22
      85
      325
      295
      180
      197
      40
      300
      650
      GCWU250
      28j6
      42
      8
      31
      498
      100m6
      165
      28
      106
      385
      360
      209
      228
      45
      350
      785
      GCWU315
      38k6
      58
      10
      41
      588
      120m6
      165
      32
      127
      420
      430
      242
      289
      50
      440
      980
      GCWU355
      38k6
      58
      10
      41
      633
      130m6
      200
      32
      137
      470
      480
      255
      315
      55
      460
      1085
      GCWU400
      48k6
      82
      14
      51.5
      737
      150m6
      200
      36
      158
      490
      515
      277
      335
      60
      515
      1175
      GCWU450
      48k6
      82
      14
      51.5
      790
      170m6
      240
      40
      179
      560
      575
      299
      367
      65
      555
      1310
      GCWU500
      60m6
      105
      18
      64
      935
      190m6
      280
      45
      200
      640
      655
      343
      403
      80
      650
      1450

      型號\尺寸
      H2
      d3
      質量m/kg
      GCWU100
      212
      14.5
      69
      GCWU125
      250
      18.5
      101
      GCWU160
      320
      18.5
      160
      GCWU200
      400
      24
      283
      GCWU250
      475
      28
      425
      GCWU315
      595
      35
      750
      GCWU355
      655
      35
      960
      GCWU400
      715
      35
      1300
      GCWU450
      805
      42
      1760
      GCWU500
      900
      42
      2530

      蝸桿減速器的裝配形式與主要尺寸

      型號\尺寸
      a
      a1
      D
      D1
      D2
      L3
      L4
      L5
      h
      h1
      i=35.5~56、100、112
      d1
      l1
      b1
      t1
      L1
      GCWS100
      100
      63
      190
      240
      270
      180
      122
      115
      28
      5
      22j6
      36
      6
      24.5
      255
      GCWS125
      125
      63
      230
      280
      320
      202
      134
      125
      32
      8
      22j6
      36
      6
      24.5
      273
      GCWS160
      160
      80
      300
      360
      400
      245
      157
      142
      32
      8
      28j6
      42
      8
      31
      329
      GCWS200
      200
      100
      370
      435
      480
      295
      181
      180
      38
      8
      42k6
      82
      12
      45
      443
      GCWS250
      250
      125
      470
      540
      600
      360
      210
      210
      40
      8
      48k6
      82
      14
      51.5
      538
      GCWS315
      315
      160
      605
      700
      760
      430
      243
      235
      50
      10
      65m6
      105
      18
      69
      635
      GCWS355
      355
      160
      700
      805
      880
      480
      256
      235
      55
      10
      65m6
      105
      18
      69
      680
      GCWS400
      400
      200
      765
      875
      950
      515
      278
      247
      60
      10
      80m6
      130
      22
      85
      785
      GCWS450
      450
      200
      875
      990
      1070
      565
      300
      275
      65
      10
      80m6
      130
      22
      85
      838
      GCWS500
      500
      250
      1000
      1100
      1180
      655
      344
      300
      75
      10
      100m6
      165
      28
      106
      995

















      型號\尺寸
      i=63~90、125~180
      i=200~315
      d2
      l2
      b2
      t2
      L2
      d1
      l1
      b1
      t1
      L1
      d1
      l1
      b1
      t1
      L1
      GCWS100
      19j6
      28
      6
      21.5
      247
      14j6
      25
      5
      16
      244
      48k6
      82
      14
      51.5
      212
      GCWS125
      19j6
      28
      6
      21.5
      265
      14j6
      25
      5
      16
      262
      55m6
      82
      16
      59
      222
      GCWS160
      24j6
      36
      8
      27
      323
      19j6
      28
      6
      21.5
      315
      65m6
      105
      18
      69
      270
      GCWS200
      28j6
      42
      8
      31
      403
      22j6
      36
      6
      24.5
      397
      80m6
      130
      22
      85
      325
      GCWS250
      38k6
      58
      10
      41
      514
      28j6
      42
      8
      31
      498
      100m6
      165
      28
      106
      385
      GCWS315
      48k6
      82
      14
      51.5
      612
      38k6
      58
      10
      41
      588
      120m6
      165
      32
      127
      420
      GCWS355
      48k6
      82
      14
      51.5
      657
      38k6
      58
      10
      41
      633
      130m6
      200
      32
      137
      470
      GCWS400
      60m6
      105
      18
      64
      760
      48k6
      82
      14
      51.5
      737
      150m6
      200
      36
      158
      490
      GCWS450
      60m6
      105
      18
      64
      813
      48k6
      82
      14
      51.5
      790
      170m6
      240
      40
      179
      560
      GCWS500
      80m6
      130
      22
      85
      960
      60m6
      105
      18
      64
      935
      190m6
      280
      45
      200
      640

















      型號\尺寸
      l3
      H
      d3
      質量m/kg
      GCWS100
      11
      132
      14.5
      79
      GCWS125
      14
      132
      14.5
      104
      GCWS160
      15
      160
      18.5
      162
      GCWS200
      17
      190
      18.5
      293
      GCWS250
      17
      212
      24
      440
      GCWS315
      17
      250
      28
      800
      GCWS355
      17
      265
      35
      980
      GCWS400
      24
      265
      35
      1300
      GCWS450
      24
      315
      42
      1750
      GCWS500
      24
      375
      35
      2390

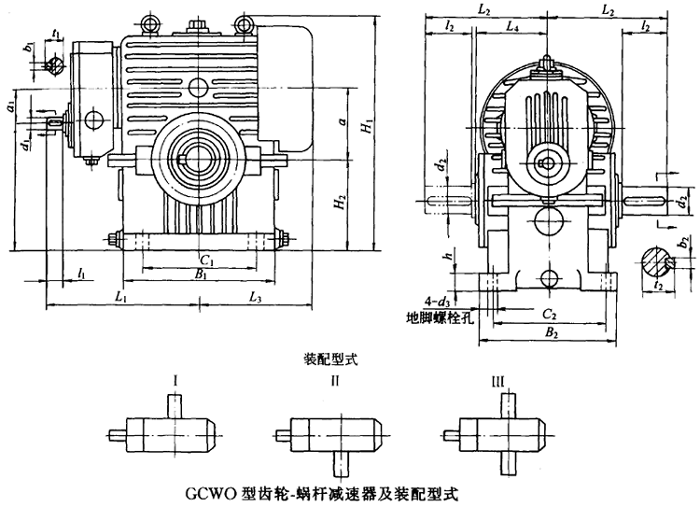

      蝸桿減速器的裝配形式與主要尺寸

      型號\尺寸
      a
      a1
      i=35.5~56、100、112
      i=63~90、125~180
      d1
      l1
      b1
      t1
      L1
      d1
      l1
      b1
      t1
      L1
      GCWO100
      100
      63
      22j6
      36
      6
      24.5
      255
      19j6
      28
      6
      21.5
      247
      GCWO125
      125
      63
      22j6
      36
      6
      24.5
      273
      19j6
      28
      6
      21.5
      265
      GCWO160
      160
      80
      28j6
      42
      8
      31
      329
      24j6
      36
      8
      27
      323
      GCWO200
      200
      100
      42k6
      82
      12
      45
      443
      28j6
      42
      8
      31
      403
      GCWO250
      250
      125
      48k6
      82
      14
      51.5
      538
      38k6
      58
      10
      41
      514

      型號\尺寸
      i=200~315
      d2
      l2
      b2
      t2
      L2
      L3
      L4
      d1(j6)
      l1
      b1
      t1
      L1
      GCWO100
      14
      25
      5
      16
      244
      48k6
      82
      14
      51.5
      212
      180
      121
      GCWO125
      14
      25
      5
      16
      262
      55m6
      82
      16
      59
      222
      202
      133
      GCWO160
      19
      28
      6
      21.5
      315
      65m6
      105
      18
      69
      270
      245
      156
      GCWO200
      22
      36
      6
      24.5
      397
      80m6
      130
      22
      85
      325
      295
      188
      GCWO250
      28
      42
      8
      31
      498
      100m6
      165
      28
      106
      385
      360
      209

      型號\尺寸
      B1
      B2
      C1
      C2
      h
      H
      H1
      H2
      d3
      質量m/kg
      GCWO100
      225
      240
      190
      200
      25
      213
      380
      150
      14.5
      74
      GCWO125
      260
      250
      220
      205
      30
      218
      410
      155
      18.5
      107
      GCWO160
      325
      300
      230
      250
      35
      275
      510
      195
      18.5
      162
      GCWO200
      400
      350
      280
      300
      40
      350
      655
      250
      24
      293
      GCWO250
      510
      410
      370
      350
      45
      435
      820
      310
      28
      440
