SCW型軸裝式圓弧圓柱蝸桿減速器裝配型式主要尺寸（JB/T6387-1992）

詳細介紹：

發布時間：2007-6-28 8:19:53

分享到：

蝸桿減速器裝配型式主要尺寸

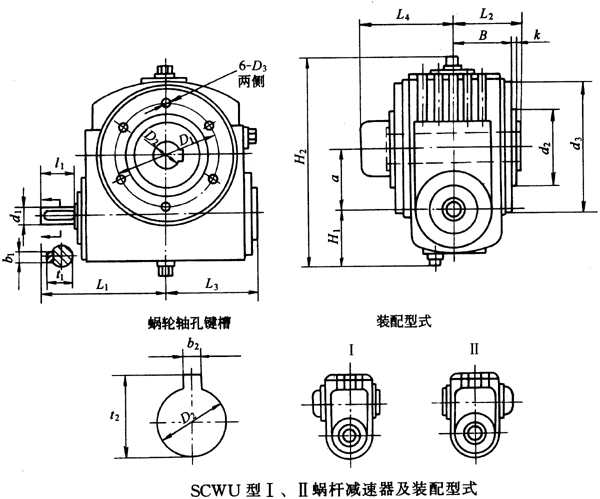

SCWU型減速器I、II裝配型式主要尺寸 /mm

型號\尺寸	a	d3	i＜16					i≥16					D2(H7)
型號\尺寸	a	d3	d1(j6)	l1	b1	t1	L1	d1(j6)	l1	b1	t1	L1	D2(H7)
SCWU63	63	150	19	28	6	21.5	128	19	28	6	21.5	128	30
SCWU80	80	175	24	36	8	27	151	24	36	8	27	151	40
SCWU100	100	218	28	42	8	31	182	24	36	8	27	176	50

型號\尺寸	b2	t2	L2	L3	L4	H1	H2	D1	D3	B	d2(h8)	k	m/kg（不包括油）
SCWU63	8	33.3	70	97	95	60	220	102	M8×16	63	80	3	17
SCWU80	12	43.3	75	110	106	66	267	125	M8×16	69	100	3	24
SCWU100	14	53.8	86	130	140	85	325	150	M10×20	80	120	3	41

蝸桿減速器裝配型式主要尺寸

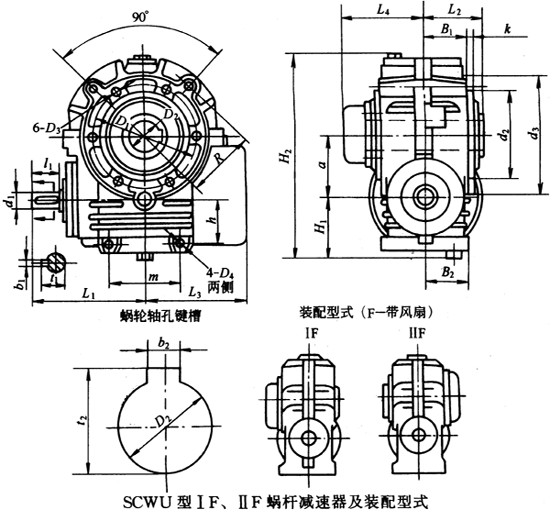

SCWU型減速器IF、IIF裝配型式主要尺寸 /mm

型號\尺寸	a	d3	i＜16					i≥16					D2(H7)	b2	t2	L2
型號\尺寸	a	d3	d1	l1	b1	t1	L1	d1	l1	b1	t1	L1	D2(H7)	b2	t2	L2
SCWU 125	125	235	32k6	58	10	35	218	28j6	42	8	31	202	60	18	64.4	107
SCWU 140	140	265	38k6	58	10	41	228	28j6	42	8	31	212	65	18	69.4	120
SCWU160	160	300	42k6	82	12	45	277	32k6	58	10	35	253	79	20	74.9	125
SCWU180	180	330	42k6	82	12	45	292	32k6	58	10	35	268	80	22	85.4	137.5
SCWU200	200	365	48k6	82	14	51.5	324	38k6	58	10	41	300	85	22	90.4	143
SCWU225	225	415	48k6	82	14	51.5	342	38k6	58	10	41	318	95	25	100.4	160
SCWU250	250	475	55k6	82	16	59	380	42k6	82	12	45	380	105	28	111.4	168
SCWU280	280	540	60m6	105	18	64	430	48k6	82	14	51.5	407	115	32	122.4	180
SCWU315	315	600	65m6	105	18	69	470	48k6	82	14	51.5	447	125	32	132.4	200

型號\尺寸	L3	L4	H1	H2	D1	D3	D4	B1	B2	m	R	h	d2(h8)	k	m/kg
SCWU125	202	143	105	380	210	M12×24	13×35	84	84	145	135	80	180	10	80
SCWU140	220	152	125	433	235	M12×24	13×35	95	95	160	150	105	200	10	108
SCWU160	245	158	125	470	270	M12×24	13×35	95	95	170	170	95	220	10	138
SCWU180	260	175	150	530	290	M16×30	17×45	110	110	200	190	125	245	12	183
SCWU200	295	185	148	580	320	M16×30	17×45	115	115	250	213	110	245	12	243
SCWU225	320	198	170	640	360	M16×30	17×45	130	130	280	235	145	265	12	286
SCWU250	360	203	150	682	420	M16×30	17×45	135	135	320	265	125	280	12	350
SCWU280	390	227	165	755	450	M20×38	21×55	150	150	380	295	130	350	14	483
SCWU315	430	252	195	850	520	M20×38	21×55	170	170	410	340	150	380	15	655

蝸桿減速器裝配型式主要尺寸

型號\尺寸

a

d3

i＜16

i≥16

D2(H7)

d₁(j₆)

l₁

b₁

t₁

L₁

d₁(j₆)

l₁

b₁

t₁

L₁

SCWS63

63

150

19

28

6

21.5

128

19

28

6

21.5

128

30

SCWS80

80

175

24

36

8

27

151

24

36

8

27

151

40

SCWS100

100

218

28

42

8

31

182

24

36

8

27

176

50

型號\尺寸	b2	t2	L2	L3	L4	H1	H2	D1	D3	B	d2	k	m/kg
SCWS63	8	33.3	70	97	95	60	220	102	M8×16	63	80	3	17
SCWS80	12	43.3	75	110	106	66	267	125	M8×16	69	100	3	24
SCWS100	14	53.8	86	130	140	85	325	150	M10×20	80	120	3	41

蝸桿減速器裝配型式主要尺寸

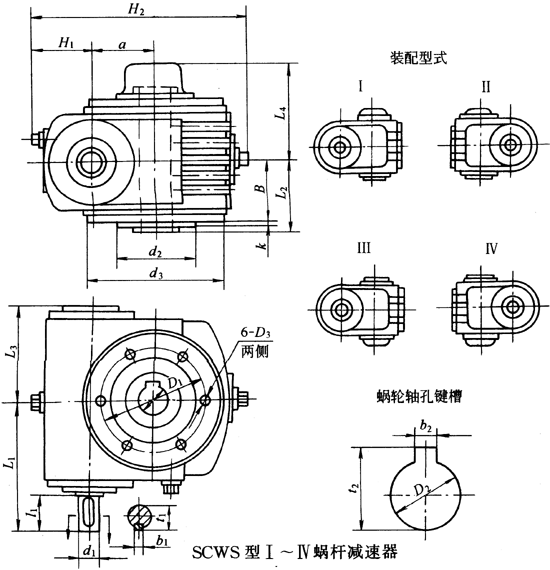

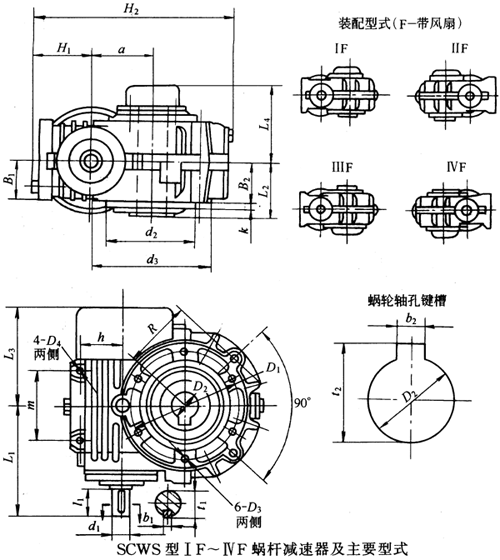

SCWS型蝸桿減速器IF～I(xiàn)VF裝配型式主要尺寸 /mm

型號\尺寸	a	d3	i＜16					i≥16					D2(H7)	b2	t2	L2
型號\尺寸	a	d3	d1	l1	b1	t1	L1	d1	l1	b1	t1	L1	D2(H7)	b2	t2	L2
SCWS125	125	235	32k6	58	10	35	218	28j6	42	8	31	202	60	18	64.4	107
SCWS140	140	265	38k6	58	10	41	228	28j6	42	8	31	212	65	18	69.4	120
SCWS160	160	300	42k6	82	12	45	277	32k6	58	10	35	253	70	20	74.9	125
SCWS180	180	330	42k6	82	12	45	292	32k6	58	10	35	268	80	22	85.4	137.5
SCWS200	200	365	48k6	82	14	51.5	324	38k6	58	10	41	300	85	22	90.4	143
SCWS225	225	415	48k6	82	14	51.5	342	38k6	58	10	41	318	95	25	100.4	160
SCWS250	250	475	55k6	82	16	59	380	42k6	82	12	45	380	105	28	111.4	168
SCWS280	280	540	60m6	105	18	64	430	48k6	82	14	51.5	407	115	32	122.4	180
SCWS315	315	600	65m6	105	18	69	470	48k6	82	14	51.5	447	125	32	132.4	200

型號\尺寸	L3	L4	H1	H2	D1	D3	D4	B1	B2	m	R	h	d2(h8)	k	m/kg
SCWS125	202	143	105	380	210	M12×24	13×35	84	84	145	135	80	180	10	80
SCWS140	220	152	125	433	235	M12×24	13×35	95	95	160	150	105	200	10	108
SCWS160	245	158	125	470	270	M12×24	13×35	95	95	170	170	95	220	10	138
SCWS180	260	175	150	530	290	M16×30	17×45	110	110	200	190	125	245	12	183
SCWS200	295	185	148	580	320	M16×30	17×45	115	115	250	213	110	245	12	243
SCWS225	320	198	170	640	360	M16×30	17×45	130	130	280	235	145	265	12	286
SCWS250	360	203	150	682	420	M16×30	17×45	135	135	320	265	125	280	12	350
SCWS280	390	227	165	755	450	M20×38	21×55	150	150	380	295	130	350	14	483
SCWS315	430	252	195	850	520	M20×38	21×55	170	170	410	340	150	380	15	655

蝸桿減速器裝配型式主要尺寸

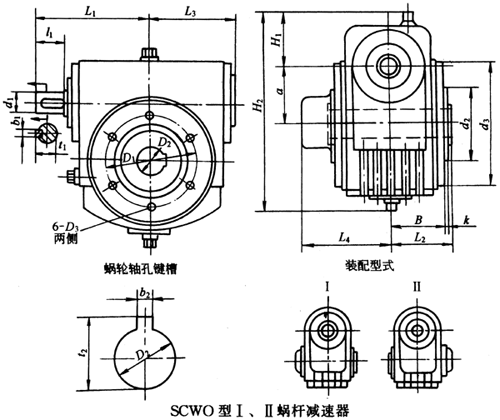

SCWO型減速器I、II裝配型式主要尺寸 /mm

型號\尺寸

a

d3

i＜16

i≥16

D2(H7)

d1(j6)

l1

b1

t1

L1

d1(j6)

l1

b1

t1

L1

SCWO 63

63

150

19

28

6

21.5

128

19

28

6

21.5

128

30

SCWO80

80

175

24

36

8

27

151

24

36

8

27

151

40

SCWO100

100

218

28

42

8

31

182

24

36

8

27

176

50

型號\尺寸	b2	t2	L2	L3	L4	H1	H2	D1	D3	B	d2(h8)	k	m/kg
SCWO 63	8	33.3	70	97	95	60	220	102	M8×16	63	80	3	17
SCWO80	12	43.3	75	110	106	66	267	125	M8×16	69	100	3	24
SCWO100	14	53.8	86	130	140	85	325	150	M10×20	80	120	3	41

蝸桿減速器裝配型式主要尺寸

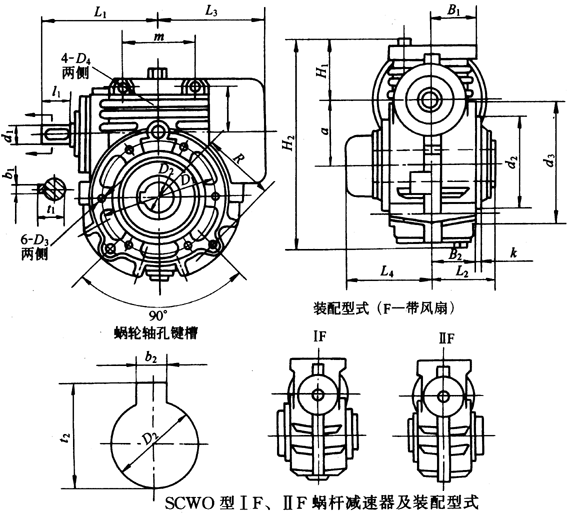

SCWO型ⅠF、ⅡF蝸桿減速器及裝配型式 /mm

型號\尺寸

a

d3

i＜16

i≥16

D2(H7)

b2

t2

L2

d1

l1

b1

t1

L1

d1

l1

b1

t1

L1

SCWO125

125

235

32k6

58

10

35

218

28j6

42

8

31

202

60

18

64.4

107

SCWO140

140

265

38k6

58

10

41

228

28j6

42

8

31

212

65

18

, 69.4

120

SCWO160

160

300

42k6

82

12

45

277

32k6

58

10

35

253

70

20

74.9

125

SCWO180

180

330

42k6

82

12

45

292

32k6

58

10

35

268

80

22

85.4

137.5

SCWO200

200

365

48k6

82

14

51.5

324

38k6

58

10

41

300

85

22

90.4

143

SCWO225

225

415

48k6

82

14

51.5

342

38k6

58

10

41

318

95

25

100.4

160

SCWO250

250

475

55k6

82

16

59

380

42k6

82

12

45

380

105

28

111.4

168

SCWO280

280

540

60m6

105

18

64

430

48k6

82

14

51.5

407

115

32

122.4

180

SCWO315

315

600

65m6

105

18

69

470

48k6

82

14

51.5

447

125

32

132.4

200

型號\尺寸

L3

L4

H1

H2

D1

D3

D4

B1

B2

m

R

d2(h8)

k

m/kg

SCWO125

202

143

105

380

210

M12×24

13×35

84

84

145

135

180

10

80

SCWO140

220

152

125

433

235

M12×24

13×35

95

95

160

150

200

10

108

SCWO160

245

158

125

470

270

M12×24

13×35

95

95

170

170

220

10

138

SCWO180

260

175

150

530

290

M16×30

17×45

110

110

200

190

245

12

183

SCWO200

295

185

148

580

320

M16×30

17×45

115

115

250

213

245

12

243

SCWO225

320

198

170

640

360

M16×30

17×45

130

130

280

235

265

12

286

SCWO250

360

203

150

682

420

M16×30

17×45

135

135

320

265

280

12

350

SCWO280

390

227

165

755

450

M20×38

21×55

150

150

380

295

350

14

483

SCWO315

430

252

195

850

520

M20×38

21×55

170

170

410

340

380

15

655
