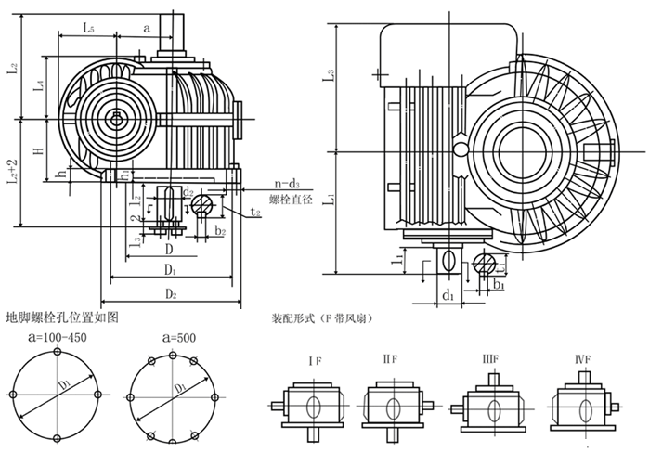

CWU63—CWU100型減速器外形和安裝尺寸

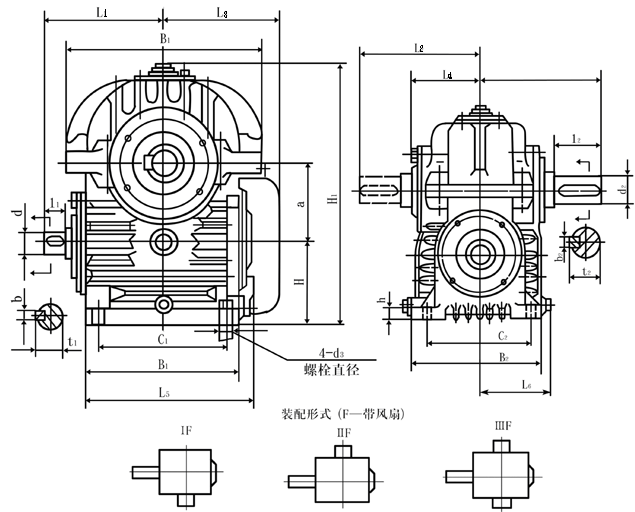

CWU125—CWU500型減速器外形和安裝尺寸

型號(hào)\尺寸	a	B1	B2	B3	C1	C2	i≤12.5					i≥16
							d1	I	b1	t1	L1	d1	I1	b1	t1	L1
125	125	260	250	310	220	205	32k6	58	10	35	218	28js6	42	8	31	202
140	140	285	275	345	230	225	38k6	58	10	41	228	28js6	42	8	31	212
160	160	325	300	385	230	250	42k6	82	12	45	277	32k6	58	10	35	253
180	180	350	320	420	260	270	42k6	82	12	45	292	32k6	58	10	35	268
200	200	400	350	465	280	300	48k6	82	14	51.5	324	38k6	58	10	41	300
225	225	440	380	505	325	325	48k6	82	14	51.5	342	38k6	58	10	41	318
250	250	510	410	575	370	350	55k6	82	16	59	380	42k6	82	12	45	380
280	280	570	460	645	420	400	60m6	105	18	64	430	48k6	82	14	51.5	407
315	315	640	530	715	470	445	65m6	105	18	69	470	48k6	82	14	51.5	447
355	355	730	580	805	540	490	70m6	105	20	74.5	515	55k6	82	16	59	492
400	400	790	620	880	620	530	75m6	105	20	79.5	545	60m6	105	18	64	545
450	450	885	680	985	700	580	80m6	130	22	85	625	65m6	105	18	69	600
500	500	1015	750	1115	760	640	90m6	130	25	95	680	70m6	105	20	74.5	655
型號(hào)\尺寸	d2	I2	b2	t2	L2	L3	L4	L5	L6	h	H	H1	d3	重量(不含油）
125	55K6	82	16	59	222	202	133	153	147	30	125	408	M16	92
140	60m6	105	18	64	260	220	144	166	160	30	140	445	M16	120
160	65m6	105	18	69	270	245	156	186	172	35	160	510	M16	145
180	75m6	105	20	79.5	290	260	173	200	182	35	180	560	M20	200
200	80m6	130	22	85	325	295	180	235	197	40	200	650	M20	260
225	90m6	130	25	95	340	320	193	247	212	40	225	730	M20	320
250	100m6	165	28	106	385	360	209	285	228	45	225	785	M24	395
280	110m6	165	28	116	405	390	225	312	253	50	250	885	M24	530
315	120m6	165	32	127	420	430	242	352	289	50	280	980	M30	700
355	130m6	200	32	137	470	480	255	397	315	55	300	1085	M30	910
400	150m6	200	36	158	490	515	277	429	335	60	315	1175	M30	1200
450	170m6	240	40	179	560	575	299	484	367	65	355	1310	M36	1660
500	190m6	280	45	200	640	655	343	549	403	80	400	1450	M36	2330

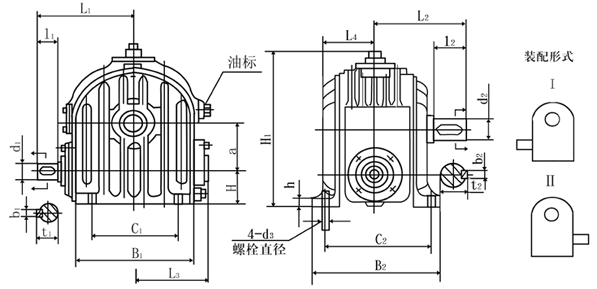

CWS63—CWS100型減速器外形和安裝尺寸
