      SB系列雙擺線針輪減速機外形及安裝尺寸、針齒中心圓直徑及傳動比(JB/T5561-1991)
        詳細介紹:
      發布時間:2007-6-26 16:56:03
      分享到:

          1.型式
          SB型減速器結構見下圖。
      SB系列雙擺線針輪減速機外形及安裝尺寸、針齒中心圓直徑及傳動比

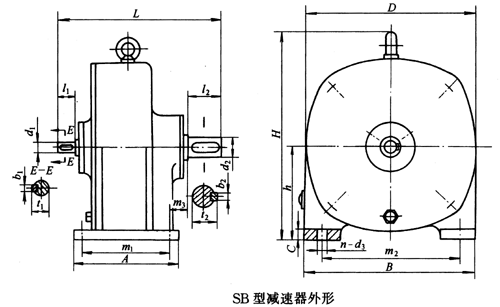

          SB型減速器外形見下圖。
      SB系列雙擺線針輪減速機外形及安裝尺寸、針齒中心圓直徑及傳動比
          2.尺寸
          SB型減速器主要尺寸見下表。
      SB型減速器主要尺寸                   /mm
      型號
      A
      B
      L
      H
      D
      h
      d1
      l1
      b1
      t1
      SB120
      200
      205
      285
      252
      197
      112
      18js6
      28
      6
      20.5
      SB150
      230
      250
      344
      312
      241
      140
      20js6
      36
      6
      22.5
      SB180
      280
      300
      417
      350
      277
      160
      24js6
      36
      8
      27
      SB220
      310
      340
      457
      420
      333
      190
      28js6
      42
      8
      31
      SB270
      370
      420
      561
      500
      405
      235
      35k6
      58
      10
      38
      SB330
      425
      480
      607
      560
      475
      260
      38k6
      58
      10
      41
      SB390
      470
      560
      712
      665
      550
      315
      42k6
      82
      12
      45
      SB450
      520
      640
      758
      738
      616
      355
      45k6
      82
      14
      48.5
      型號
      d2
      l2
      b2
      t2
      m1
      m2
      m3
      C
      n
      d3
      質量m/kg
      SB120
      28js6
      42
      8
      31
      160
      175
      36
      18
      4
      12
      27
      SB150
      35k6
      58
      10
      38
      185
      200
      48
      20
      4
      14.5
      40
      SB180
      42k6
      82
      12
      45
      220
      250
      48
      22
      4
      20
      74
      SB220
      50k6
      82
      14
      53.5
      250
      290
      55
      25
      4
      20
      120
      SB270
      60m6
      105
      18
      64
      300
      360
      63
      30
      4
      25
      197
      SB330
      70m6
      105
      20
      74.5
      335
      410
      69
      35
      4
      30
      275
      SB390
      80m6
      130
      22
      85
      370
      490
      70
      40
      4
      30
      359
      SB450
      95m6
      130
      25
      100
      410
      560
      90
      45
      4
      30
      490
      針齒中心圓直徑Dz                     /mm
      Dz
      120
      150
      180
      220
      270
      330
      390
      450
      傳動比 i
      i
      5.5
      7
      9
      11
      14
      17
      23
      29
      35
