該標準等同條用ISO5292-1980《工業V帶傳動—額定功率的計算》。
1.適用范圍
該標準規定了工業用V帶傳動中開口傳動的額定功率和修正項及修正系數的計算公式。適用于現行國家標準規定的V帶橫截面,也適用于正在研制過程中的V帶的橫截面。
2.計算公式
額定功率:在傳動裝置正確安裝和維護的條件下,按規定的幾何尺寸和環境條件,在規定的時間同期內,給定V帶所能傳遞的功率。
額定功率是V帶的橫截面、小帶輪節徑和小帶輪角速度的函數。有關傳動比、包角及帶長的修正項或修正系數,均已列入計算公式。

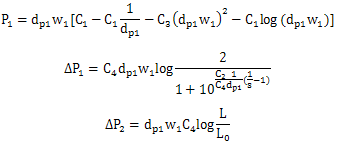

額定功率的計算公式為
P=Ka(P1+ΔP1+ΔP2)
Ka=1.25(1-5-a/π)
式中
P——額定功率,kW;
P1——基本額定功率,kW;
w1——小帶輪的角速度,rad/s;
dp1 ——小帶輪的節徑,mm;
ΔP1——由傳動比引起的附加功率值,kW;
ΔP2——由帶長引起的附加功率值,kW;
L0——帶的特定長度,mm;
L——帶的實際長度,mm;
S——i和1/i中的大值,i為傳動比;
C1,C2,C3,C4——帶的特定質量水平和滿足規定時間周期的參數(同一廠家生產的不同型號或不同質量等級的帶,參數可以是不同的);
α——小帶輪包角,rad(如果以度表示,則Kα的計算式中應由180°取代π)
Kα——包角修正系數。
基準寬度制中,L和L0采用基準長度;有效寬度制中,L和L0采用由有效長度經換算所得到的節線長度。
